मेरे पास चादर मोड़ने वाली मशीनों के साथ काम करते हुए पूरे समय के दौरान, मुझे बार-बार 3-रोलर चादर मोड़ने वाली मशीनों और 4-रोलर चादर मोड़ने वाली मशीनों की तुलना के बारे में चर्चाएँ मिली हैं। प्रत्येक प्रकार के अलग-अलग फायदे होते हैं और ये धातु निर्माण के क्षेत्र में विभिन्न अनुप्रयोगों के लिए बनाए जाते हैं। यह आवश्यक है कि एक 3-रोलर और 4-रोलर चादर मोड़ने वाली मशीन के बीच के अंतर को समझें ताकि विशिष्ट परियोजनाओं के लिए उपयुक्त उपकरण का चयन किया जा सके। समय के साथ, मुझे उनके कार्यात्मक सिद्धांतों, कुशलता मापदंडों और उनके द्वारा उत्पन्न मोड़ों की गुणवत्ता के बारे में व्यापक समझ मिल गई है। इस चर्चा में, मैं ये अंतर स्पष्ट करूंगा, जिससे आपको अपने चादर मोड़ने की आवश्यकताओं के लिए सही फैसले लेने में मदद मिलेगी।

प्लेट रोलिंग मशीन एक प्रकार की फोर्जिंग मशीन और उपकरण है जो गैर-धातु प्लेट को शंकु, गोलाकार, बेलनाकार या अन्य ज्यामितीय आकार में मोड़ती है। इस मशीन का उपयोग वस्तुओं के निर्माण, बॉयलर, भाप प्रणाली, रसायन उद्योग, गैर-धातु संरचनाओं और यांत्रिक अभियांत्रिकी जैसी विभिन्न क्षेत्रों में व्यापक रूप से किया जाता है। रोलिंग मशीनों की विविधता उनके विभिन्न क्षेत्रों में विभिन्न अनुप्रयोगों के कारण होती है।

प्लेट रोलिंग मशीनों को रोलर्स की संख्या के आधार पर वर्गीकृत किया जाता है, जिससे वे 3-रोलर और 4-रोलर प्रकार में वर्गीकृत होती हैं। एक सामान्य गलतफहमी है कि दोनों के बीच मुख्य अंतर केवल चार-रोलर मशीन में अतिरिक्त रोलर होने में है। इसलिए, कुछ लोग खरीदारी करते समय गलती से सोचते हैं कि चार-रोलर मशीन अतिरिक्त रोलर के कारण बेहतर है। हालांकि, यह दृष्टिकोण गलत है, क्योंकि दोनों मशीनों में महत्वपूर्ण अंतर होते हैं।

3-रोलर और 4-रोलर प्लेट रोलिंग मशीन के विशेष विशेषताएं

संरचना की सौंदर्यवादी ओर

तीन-रोलर रोलिंग मशीन में तीन रोलर होते हैं, जबकि चार-रोलर रोलिंग मशीन में चार रोलर होते हैं। इस मूलभूत भेद के अलावा, तीन-रोलर मशीन एक अधिक सीधी और उपयोगितापूर्ण छवि प्रस्तुत करती है। उलटे, चार-रोलर मशीन, जिसमें हाइड्रोलिक CNC प्रौद्योगिकी शामिल है, एक अधिक शुद्ध और विराजमान दिखने वाली छवि का गर्व करती है। इसके डिज़ाइन में विवरणों का ध्यान न केवल प्रोसेसिंग की सटीकता में बढ़ोतरी करता है, बल्कि उपयोगकर्ता की अनुभूति को भी बेहतर बनाता है।

मशीन संरचना

मैकेनिकल थ्री-रोलर कोइलिंग मशीन को दो प्रकारों में वर्गीकृत किया जाता है: थ्री-रोलर सिमेट्रिकल कोइलिंग मशीन और थ्री-रोलर एसिमेट्रिकल कोइलिंग मशीन। थ्री-रोलर सिमेट्रिकल कोइलिंग मशीन में, एक रोलर ऊपर स्थित होता है, जबकि शेष दो रोलर सममित रूप से नीचे सजाए जाते हैं। उलटे, थ्री-रोलर एसिमेट्रिकल कोइलिंग मशीन में एक असममित व्यवस्था होती है, जहाँ एक पक्ष पर दो रोलर होते हैं, जबकि दूसरे पक्ष पर एक ही रोलर होता है।

चार-रोलर प्लेट रोलिंग मशीन से फर्क इसके मुख्य ड्राइव मैकेनिज़्म में है, जो एक रिड्यूसर और क्रॉस-स्लाइडर कपलिंग के माध्यम से ऊपरी रोलर्स को जुड़ा हुआ है और रोल की प्लेट के लिए टोर्क प्रदान करता है। निचले रोलर्स को उर्ध्वाधर गति के लिए डिज़ाइन किया गया है और एक रिड्यूसर वर्म गियर (या बीवल गियर) के माध्यम से जुड़े हैं, जो प्लेट को छोटा करने के लिए सहायता प्रदान करते हैं, इस प्रकार मैकेनिकल ट्रांसमिशन सक्षम करते हैं। इसके अलावा, निचले रोलर्स के दोनों ओर पार्श्व रोलर्स स्थित होते हैं और रैक रेल के साथ झुकाव गति करने की क्षमता रखते हैं, जो फिलामेंट वर्म गियर (या बीवल गियर) द्वारा चलाए जाते हैं। चार-रोलर प्लेट रोलिंग मशीन में ऊपरी तरफ दो रोलर्स होते हैं और नीचे भी दो, और चारों कार्यात्मक रोलर्स डायनेमिक बेअरिंग से लैस होते हैं।

हालांकि, रोलर्स की संख्या में अंतर तीन-रोलर और चार-रोलर रोलिंग मशीन के बीच भिन्न स्टेप मैकेनिज़्म का कारण बनता है।

प्रोसेसिंग का प्रकार

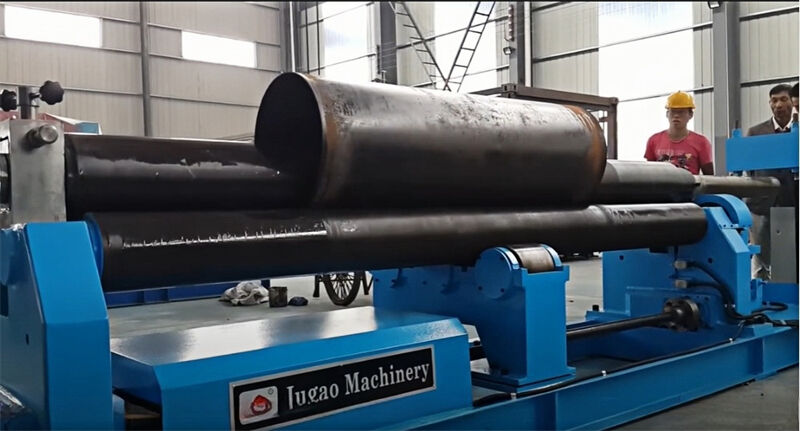

तीन-रोल प्लेट रोलिंग मशीन सिलिंड्रिकल और घुमावदार धातु के प्लेट बनाने में सक्षम है। इसकी संचालन दो निचले रोलर्स के ऊर्ध्वाधर गति से संबंधित है, जो केंद्रित और सममित रूप से स्थित होते हैं। यह ऊर्ध्वाधर गति एक स्क्रू रोड और वर्म ड्राइव मेकेनिज़्म के माध्यम से प्राप्त की जाती है। निचले रोलर्स का घूर्णन एक मोटर द्वारा संचालित होता है, और टॉक गियरबॉक्स के आउटपुट गियर और निचले रोलर गियर के मिलने से रोल किए गए प्लेट पर पहुंचता है। प्लेट के छोरों को पूर्व-घुमाव आवश्यक है, जिसे अतिरिक्त उपकरणों की मदद से किया जा सकता है।

चार-रोल प्लेट रोलिंग मशीन धातु के प्लेट को घुमाने और आकार देने के लिए डिज़ाइन की गई है। यह सिलिंड्रिकल, घुमावदार और शंकुआकार घटकों को निर्धारित आयामी श्रेणी के भीतर बनाने में सक्षम है। इस मशीन में प्लेट के छोरों के लिए पूर्व-घुमाव की सुविधा भी होती है, जिससे कमजोर सीधी किनारों का निर्माण होता है, और यह लगभग समतल धातु के प्लेट को समायोजित कर सकती है।

ऑटोमेशन की डिग्री

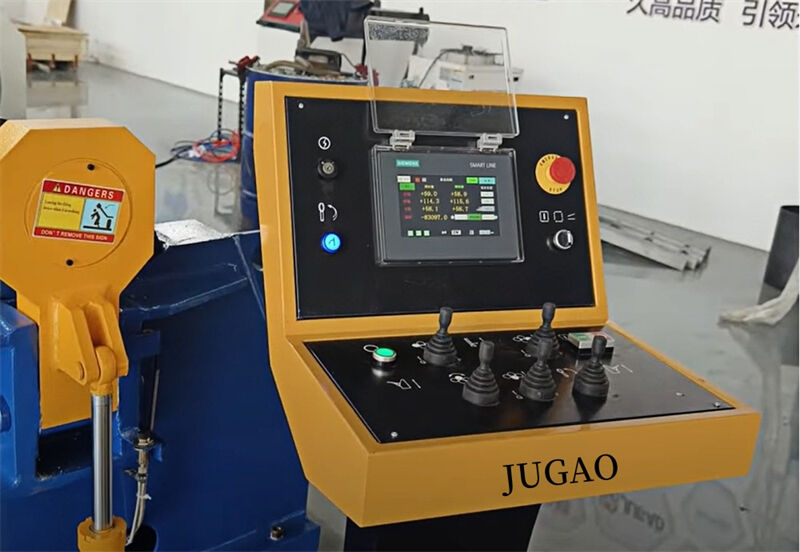

तीन-रोलर रोलिंग मशीन में बटन-आधारित कंट्रोल सिस्टम होता है, जबकि चार-रोलर रोलिंग मशीन में टचस्क्रीन इंटरफ़ेस और CNC सिस्टम लगाया गया है, जो प्रोग्राम करने योग्य संचालन की अनुमति देता है। डिजिटल कंट्रोल एक रोल फॉर्मिंग प्रक्रिया को सुलभ बनाता है, जिसमें टचस्क्रीन क्षमता दृश्य इनपुट, कार्य स्टेप संपादन, और 500 डेटा सेटों की संग्रहण की सुविधा होती है। इलेक्ट्रॉनिक संतुलन सिस्टम, EPS के साथ एकीकृत, 0.15 मिमी की सहनशीलता के भीतर रोल चलने को समानांतर बनाए रखता है। यह प्रणाली मानव-मशीन संवाद, स्व-विनिदेशित त्रुटि पता करने, और संचालन त्रुटियों की बुद्धिमान पहचान का समर्थन करती है। ड्रम-आकार के रोलर्स में उत्कृष्ट गोलाकारता और उच्च सीधापन पाया जाता है। सभी चलन हाइड्रौलिक द्वारा संचालित होते हैं।

रोलर्स को सीधी रेखाओं में गाइड रेल्स के भीतर चलने के लिए डिज़ाइन किया गया है, जिससे रोलर्स के दोनों पक्षों के बीच केंद्रीय दूरी को कम करके सटीक रोलिंग सटीकता प्राप्त की जा सकती है। मजबूत फ़्रेम, जो मध्यम से बड़े आकार के रोलर्स को समायोजित करने में सक्षम है, एक इकाई के रूप में ठंडा किया जाता है ताकि तनाव को दूर किया जा सके और विकृति से बचा जा सके। रोलर्स को एक टुकड़े के रूप में बनाया जाता है, कठोरीकरण प्रक्रिया के अधीन किया जाता है, और यह मैनुअल और ऑटोमैटिक ऑपरेशन मोड के साथ संगत है।

अनलोडिंग की प्रक्रिया

तीन रोलर्स को मैनुअल अनइंस्टॉल की आवश्यकता होती है, जिससे मशीन किए गए कार्यपट्ट को मैनुअल रूप से अनइंस्टॉल करना आवश्यक होता है। इसके विपरीत, चार रोलर्स को पुश बटनों के साथ नियंत्रित किया जाता है, जिससे अनलोडिंग प्रक्रिया को आसान और त्वरित बनाया जाता है, जो तीन रोलर्स की तुलना में बहुत तेज होती है।

रोल चलने का रूप

तीन-रोलर असममित्र प्लेट रोलिंग मशीन में एक ऊपरी रोलर होता है जो प्राथमिक ड्राइव मेकेनिज़्म के रूप में काम करता है। निचला रोलर आवश्यकतानुसार खड़ा हो सकता है ताकि प्लेट को बंद किया जा सके, और यह ऊपरी रोलर गियर के साथ जुड़ता है जिससे मुख्य ड्राइव कार्य को सक्षम बनाया जाता है। पार्श्व रोलर को झुकाने और उठाने के लिए डिज़ाइन किया गया है, जो प्री-बेंडिंग और राउंडिंग क्षमताओं को प्रदान करता है। इसके विपरीत, तीन-रोलर सममित्र प्लेट रोलिंग मशीन में ऊपरी रोलर दो निचले रोलरों के ऊपर सममित्र रूप से स्थित होते हैं, जो बول्ट और मास्टर वर्म ड्राइव मेकेनिज़्म के माध्यम से खड़ा होने की क्रिया करते हैं। दो निचले रोलर घूर्णन गति के लिए जिम्मेदार हैं, जो रिड्यूसर के आउटपुट गियर के माध्यम से निचले रोलर गियर को चलाते हैं जिससे प्लेट रोलिंग के लिए आवश्यक टोक़्यू प्राप्त होता है।

दोनों प्रकार तीन-बिंदु निश्चित वृत्त के सिद्धांत पर काम करते हैं, जो भिन्न त्रिज्या वाले फिरने वाले प्रणालियों को समायोजित करते हैं। हालांकि, चार-पहिया प्लेट रोलिंग मशीन अपने तीन-पहिया समकक्ष की तुलना में सीधे किनारों को पूर्व-फिराने (pre-bending) में और वृत्ताकार प्रोफाइल की अधिक सटीक कैलिब्रेशन में अधिक क्षमता प्रदान करती है।

पावर मोड

अधिकांश तीन-पहिया रोलिंग मशीनें मौजूदा मौके पर यांत्रिक होती हैं; हालांकि, हाइड्रॉलिक रोलिंग मशीनें भी उपलब्ध हैं। यह ध्यान देने योग्य है कि सभी चार-पहिया रोलिंग मशीनें हाइड्रॉलिक प्रकार की होती हैं। यांत्रिक तीन-पहिया सममित प्लेट रोलिंग मशीन में एक संरचनात्मक डिज़ाइन होता है जिसमें ऊपरी पहिया दो निचले पहियों के बीच सममित रूप से स्थित होता है। यह ऊपरी पहिया बीवल गियर प्रसारण के माध्यम से ऊर्ध्वाधर उठाने या गिराने की गतिविधि को करता है, जो मुख्य रिड्यूसर के एक-स्तरीय गियर द्वारा चालित होता है। दो निचले पहिये गियर मेश के माध्यम से घूमने की गतिविधि करते हैं, जो मुख्य रिड्यूसर द्वारा चालित होते हैं, ताकि प्लेट रोलिंग के लिए आवश्यक टोर्क प्रदान किया जा सके।

फ्लेट मेटल प्लेट को तीन कार्यात्मक रोलर—दो निचले रोलर और एक ऊपरी रोलर—से होकर प्रसंस्कृत किया जाता है, जहां ऊपरी रोलर नीचे की ओर दबाव डालता है और निचले रोलर घूमते हैं। यह कार्य मेटल प्लेट को बहुत सारे लगातार झुकावों के लिए जिम्मेदार है, जिससे प्लेट में स्थायी प्लास्टिक विकृति होती है और इसे अभीष्ट बेलनाकार, शंकुआकार, या अन्य निर्दिष्ट आकारों में ढाला जाता है। मैकेनिकल तीन-रोलर प्लेट रोलिंग मशीन की एक कमी यह है कि प्लेट के किनारों को अतिरिक्त उपकरणों के साथ पूर्व-झुकाव देने की आवश्यकता होती है।

हाइड्रॉलिक तीन-रोलर सिमेट्रिकल प्लेट रोलिंग मशीन में भी तीन रोलर सिमेट्रिकल संरचना का उपयोग किया जाता है। इस डिजाइन में, ऊपरी रोलर दो निचले रोलरों के बीच सिमेट्रिकल रूप से स्थित होता है और हाइड्रॉलिक सिलेंडर में हाइड्रॉलिक तेल के कार्य से यह ऊर्ध्वाधर उठाने या टानने की गति कर सकता है। दो निचले रोलर मुख्य रिड्यूसर के अंतिम गियर द्वारा घूमने के लिए चालित किए जाते हैं, जिससे रोलिंग प्रक्रिया के लिए टोक़ उपलब्ध होता है।

समतल धातु की प्लेटों को तीन कार्यात्मक रोलरों—दो निचले रोलर और एक ऊपरी रोलर—के माध्यम से प्रसंस्कृत किया जाता है, जहां ऊपरी रोलर नीचे की ओर दबाव डालता है और निचले रोलर घूमते हैं। यह कार्य धातु की प्लेट को बहुत सारे निरंतर झुकावों का सामना कराता है, जिससे अंततः अपरिवर्तनीय रूप से रूपांतरित होकर प्लेट को वांछित बेलनाकार, शंकुआकार या अन्य निर्दिष्ट आकारों में ढाल दिया जाता है। हाइड्रॉलिक तीन-रोलर सममित रोलिंग मशीन की एक कमी यह है कि प्लेट के किनारों को अतिरिक्त उपकरणों के साथ पूर्व-झुकाव देने की आवश्यकता होती है। यह प्रकार की मशीन विशेष रूप से 50 मिमी से अधिक मोटाई वाली प्लेटों को रोल करने के लिए उपयुक्त है। बड़ी प्लेट रोलिंग मशीन के डिजाइन में दो निचले रोलरों पर एक अतिरिक्त पंक्ति के स्थिर रोलर शामिल है, जो उनके बीच की दूरी को कम करता है। यह संशोधन रोल किए गए कार्य पदार्थ की सटीकता और मशीन की समग्र प्रदर्शन को बढ़ाता है।

चार-रोलर प्लेट रोलिंग मशीन एक हाइड्रॉलिक प्रकार की है, जहाँ ऊपरी रोलर प्राथमिक ड्राइव के रूप में काम करता है। यह रिड्यूसर के आउटपुट गियर के माध्यम से प्लेट को टोर्क प्रदान करता है, जो ऊपरी रोलर गियर के साथ जुड़ता है। निचला रोलर ऊर्ध्वाधर उठाने और अधोगामी गति करने की क्षमता रखता है, जो हाइड्रॉलिक सिलेंडर के भीतर पिस्टन पर हाइड्रॉलिक तेल के कारण चलता है, जिससे प्लेट को दबाया जाता है। इसके अलावा, निचले रोलर के दोनों ओर के पार्श्व रोलर रैक रेल के साथ झुकाव गति के लिए डिज़ाइन किए गए हैं, जो फिलामेंट मास्टर वर्म गियर के माध्यम से प्रसारित होते हैं। मशीन का फायदा यह है कि यह एक ही उपकरण पर प्लेट के छोर को पूर्व-मुड़ाने और गोल करने की क्षमता रखती है।

कार्य कुशलता

तीन-रोलर प्लेट रोलिंग मशीनों की दक्षता अक्सर उपकरण की यांत्रिक प्रकृति और विभिन्न प्रक्रियाओं में मैनुअल हस्तक्षेप की आवश्यकता के कारण कम होती है, जिससे समग्र उत्पादकता में कमी आती है। इसके विपरीत, चार-रोलर रोलिंग मशीनों को हाइड्रॉलिक सिस्टम और CNC (कंप्यूटर न्यूमेरिकल कंट्रोल) तकनीक के साथ तयार किया गया है, जिससे बहुत अधिक मोटर प्रोसेसिंग दक्षता और समग्र कार्य दक्षता प्राप्त होती है। चार-रोलर मशीनों से कार्यपट्टियों का आउटपुट दर भी अपने तीन-रोलर विरोधियों की तुलना में बहुत अधिक होता है।

प्रसंस्करण की शुद्धता

तीन-रोलर स्क्रॉलिंग मशीन की प्रोसेसिंग सटीकता आमतौर पर संतुष्ट करने योग्य होती है और अधिकांश निर्माण सुविधाओं की मूलभूत आवश्यकताओं को पूरा करने में सक्षम है; चार-रोलर स्क्रॉलिंग मशीन की प्रोसेसिंग सटीकता बेहतर होती है, जिससे शंकुओं और अन्य विशेषाधिकारी कार्यपट्टियों के आकार का उत्पादन संभव होता है।

मूल्य तुलना

जब हम मॉडलों की तुलना करते हैं, तो स्पष्ट होता है कि एक तीन-रोलर रोलिंग मशीन की कीमत आमतौर पर चार-रोलर रोलिंग मशीन की कीमत से कम होती है। यह अंतर यहां से उत्पन्न होता है कि एक तीन-रोलर रोलिंग मशीन की सटीकता और कुशलता आमतौर पर चार-रोलर रोलिंग मशीन की सटीकता और कुशलता से कम होती है। यदि मशीन का उपयोग बहुत कम हो और कार्य कुंजी पर सटीकता की मांग कम हो, तो सस्ती तीन-रोलर रोलिंग मशीन का चयन करना उचित हो सकता है। इसके विपरीत, यदि उत्पाद की विनिर्देशाओं में अधिक सटीकता की आवश्यकता हो, तो चार-रोलर रोलिंग मशीन, फिर भी अपनी उच्च कीमत के बावजूद, अधिक आर्थिक रूप से लाभदायक विकल्प है।

रोलिंग मशीनें विभिन्न मॉडलों में उपलब्ध होती हैं, प्रत्येक की अपनी विशेष संरचना और प्रदर्शन क्षमताएँ होती हैं। रोलिंग मशीनें खरीदने की योजना बनाने वाले व्यक्ति को इन मॉडलों के बीच के अंतर को समझने का प्रयास करना चाहिए। खरीददारी की प्रक्रिया के दौरान किसी भी गलत धारणा को बनाए रखने से बचना आवश्यक है। ऐसा करने से बचने पर आप एक ऐसी मशीन प्राप्त कर सकते हैं जो आपकी कार्यात्मक जरूरतों को पूरा नहीं कर पाती, जिससे इसकी अधिकतम उपयोगिता रोकी जाती है और आपकी कार्य प्रणाली में कई जटिलताओं का कारण बन सकती है।
