JH21 serija Pneumatic stroj za probijanje

Detalji proizvoda

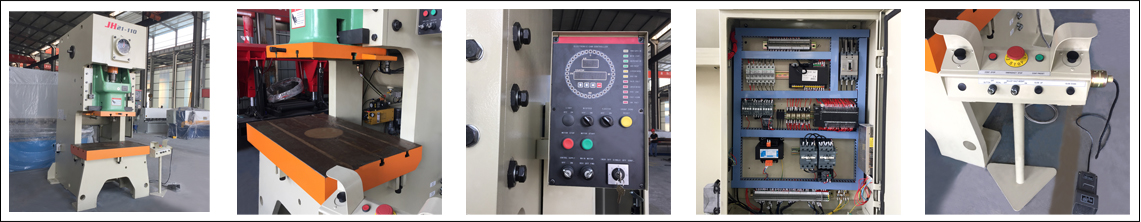

企业微信截图_1705019552742

Karakteristike proizvoda

■ Karoserija stroja je svačena od čelika, sa dobroj čvrstošću i stabilnijom preciznošću

■ Kurbina je postavljena vertikalno, sa kompaktnom strukturom i lepim izgledom

■ Visina štampa može se električno prilagoditi, a visina se može podešavati pomoću digitalnog prikaza

■ Klizac koristi pravougaoni šesterstrani produženi vodiljki i brončanu podlogu, što omogućava visoku tačnost vodljenja

■ Korišćenje kombinovanog pneumatickog trenja odabiranja — savremenog klupčeta, glatko uključivanje i osetljiva reakcija

■ Stiskanje sigurnosnog uređaja da bi se osigurala sigurnost celog stroja prilikom preopterećenja

■ Klizac je opremljen balansnim cijevima za podizanje kako bi se postigla ravnoteža klizaca i spojnog čevika

Tehnički parametar

			JH21-25B	JH21-25	JH21--45	JH21-63	JH21-80	JH21-110	JH21-125	JH21-160B
Kapacitet		kN	250	250	450	630	800	1100	1250	1600
Nominalni hod		mm	3	3	4	4	5	6	6	6
Стroк слайда		mm	60	80	100	120	140	160	160	160
SPM	Поправно	мини-1	100	100	80	70	60	50	50	40
SPM	Promenljiva	мини-1	80-120	80-120	70-90	60-80	50-70	40-60	40-60	35-50
Maksimalna visina štampe		mm	200	250	270	300	320	350	350	350
Prilagođavanje visine štampe		mm	50	50	60	80	80	80	80	110
Između centra klizetnice i okvira		mm	160	210	230	300	300	350	350	380
Podloga (FB×LR)		mm	300×680	400×700	440×810	580×900	580×1000	680×1150	680×1150	740×1300
Otvaranje bolstera (Prečnik gornje rupе × Dubina × Prečnik donje rupe)		mm	130×260	φ170×20 ×φ150	φ180×30 ×φ160	φ200×40 ×φ180	φ200×40 ×φ180	φ260×50 ×φ220	φ260×50 ×φ220	φ300×50 ×φ260
Debljina podstave		mm	70	80	110	110	120	140	140	150
Otvor podstave (Prečnik⁄FB×DL)		mm	200×270	260×250	300×300	390×460	390×520	420×540	420×540	φ470
Područje klizanja (FB×LR)		mm	270×330	300×360	340×410	400×480	420×560	500×650	540×680	580×770
Otvor za šank (Prec.×Dubina)		mm	φ40×60	φ40×60	φ40×60	φ50×80	φ50×80	φ60×80	φ60×80	φ65×85
Između kolona		mm	448	450	550	560	640	760	760	850
Snaga glavnog motora		kW	3	3	5.5	5.5	7.5	11	11	15
Veličina kontura (FB×LR×H)		mm	1150×1050 ×2050	1300×1050 ×2050	1390×1200 ×2400	1580×1210 ×2520	1640×1280 ×2700	1850×1450 ×3060	1850×1490 ×3060	2280×1550 ×3240
