Контроллер
Настройте контроллер для вашего гибочного пресса

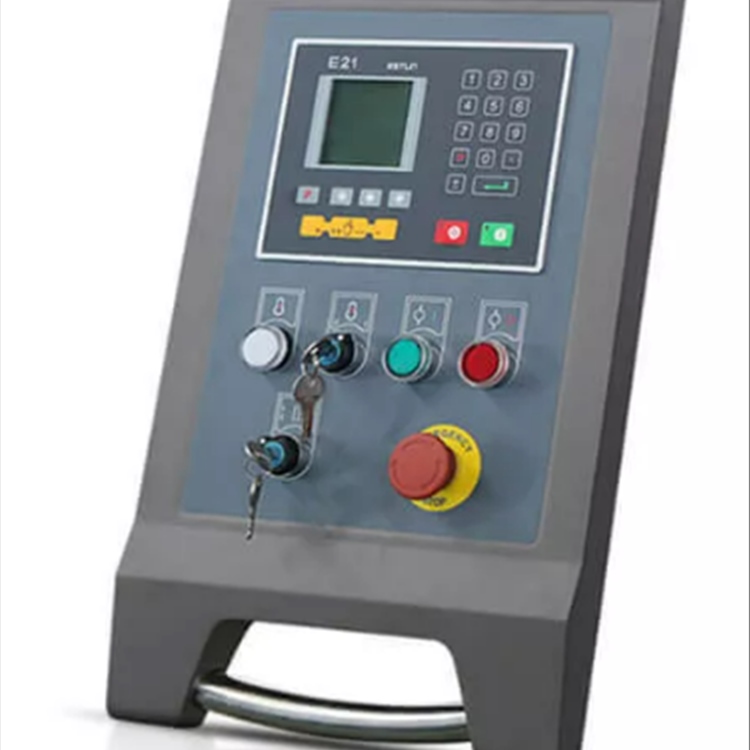

E21 Controller
Устройство E21 обеспечивает полный программный контроль и не имеет механического защитного устройства для оператора или станка. Поэтому, в случае неисправности, станок должен иметь защитное устройство для оператора и внешней части станка. Компания ESTUN не несет ответственности за любые прямые или косвенные потери, вызванные нормальной или аномальной работой устройства. E21 специально используется на гибочных прессах, что значительно снижает стоимость станка и сохраняет точность станка в пределах стандартных требований.
Конструкция рамы гибочного пресса
1. Конструкция рамы станка выполнена из сварной стали с использованием метода конечных элементов и оптимального проектирования, что обеспечивает высокую жесткость и прочность.
2. После термической обработки в электропечи сварные детали освобождаются от напряжений, что предотвращает деформацию каркаса в будущем. Обработка пескоструем удаляет ржавчину с мест сварки, а антикоррозийная краска наносится на сварные конструкции.
3. Процессы термообработки: стальные рамы гибочного пресса JUGAO и лазерной резки подвергаются отжигу при температуре выше 600⁰ для снятия напряжений и рассчитаны на долгие годы интенсивного использования без искажений.

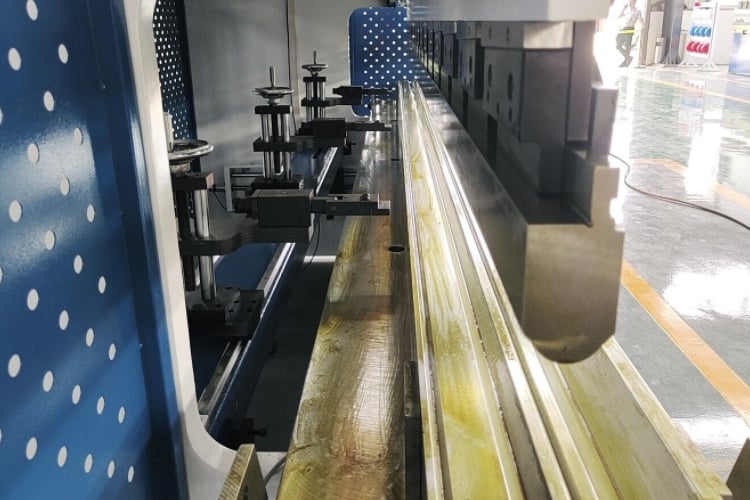

Штамп для гибочного станка
Материал штампа для гибочного станка обычно представляет собой высокопрочную и ударопрочную легированную сталь 42CrMo. Выбор канавки штампа должен быть определен в соответствии с шириной, равной восьми крат толщине листа. Штамп делится на верхний и нижний. Форма и размеры штампа создаются по индивидуальному заказу в зависимости от различных рабочих требований. К наиболее распространенным относятся стандартные U-образные, V-образные, нижние и верхние штампы и т.д.
1.Стандартная U-образная форма: используется для производства стандартных изгибов, подходит для большинства ручных и автоматических гибочных машин.
2.Стандартная V-образная форма: имеет более острую угловатость и подходит для листов, требующих более глубоких изгибов.
3.Нижняя форма: используется для нижних изгибов, с загнутым краем, используемым для формирования листа в углу нижнего изгиба.
4.Верхняя матрица: используется для формирования листа сверху, обычно с прямыми углами и полуцилиндрическими формами.
Механический компенсирующий стол (ось V)
Применяется механическая компенсация прогиба с высокой ЧПУ точностью. Поскольку существует много точек компенсации, гибочный станок может осуществлять линейную компенсацию при гибке детали в процессе работы, что улучшает качество гибки детали. Он имеет характеристики бесслужебной эксплуатации и более точной компенсации.

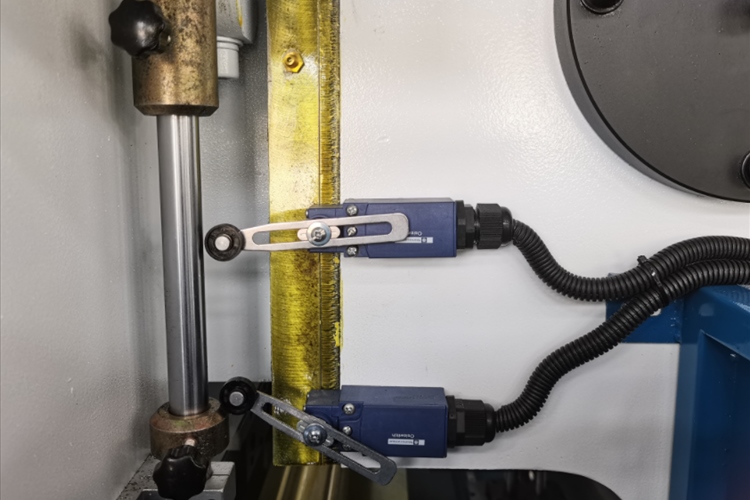

Путевой переключатель гибочной машины
Когда верхние и нижние формы гибочной машины достигают установленных позиций соответственно, соответствующий путевой переключатель отправляет сигнал, уведомляющий гидросистему остановить движение. Путевой переключатель также помогает ограничивать ход и контроль положения детали, обеспечивая точное размещение детали под нужным углом гиба.

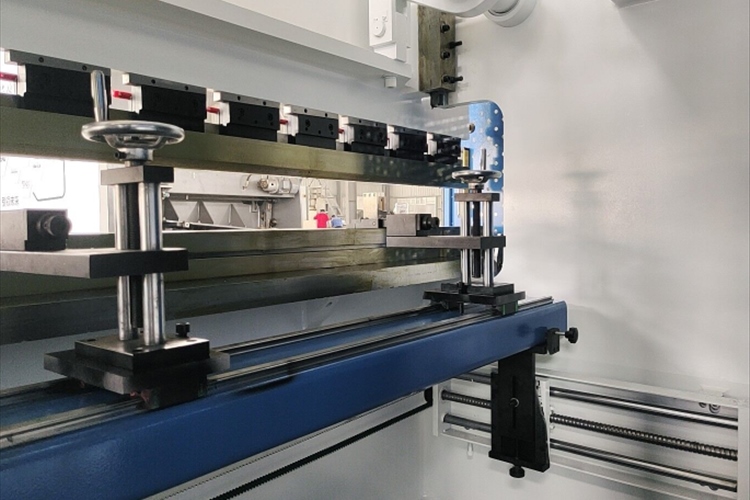

Гибочный пресс с ЧПУ 2-осевого заднего стопора с осями X, R
Шариковые винты и линейные направляющие на осях X, R
Скорость оси X 500 мм/с.
Ручные оси Z1, Z2 с линейными направляющими HIWIN.
Механическая точность ± 0,03 мм.
Пальцы с двойным стопором и микрометрической регулировкой.
Быстродействующий зажим с однокнопочным выпуском
Быстродействующий зажим с однокнопочным выпуском обеспечивает безопасную и быструю замену пуансона, при строгих требованиях к качеству и стандартам закупки сырья, что предотвращает выпадение пуансона.
Изготовлено из высококачественной инструментальной стали/высокопрочной стали CrMo, максимальная грузоподъемность может достигать 800 тонн/метр, а твердость после термической обработки может достигать 56~60HRC.
Многofункциональный педальный переключатель
JUGAO обновила педальный переключатель до нового поколения, с одноклавишным дизайном, передними роликами, аварийным выключателем и кнопкой возврата, все это для более простого и умного управления.
Многофункциональный педальный переключатель гибочного станка является важным устройством управления, которое позволяет оператору осуществлять точное управление станком с помощью движений ног при работе на гибочном станке. Конструкция этого переключателя не только повышает удобство эксплуатации, но и значительно увеличивает безопасность работы.

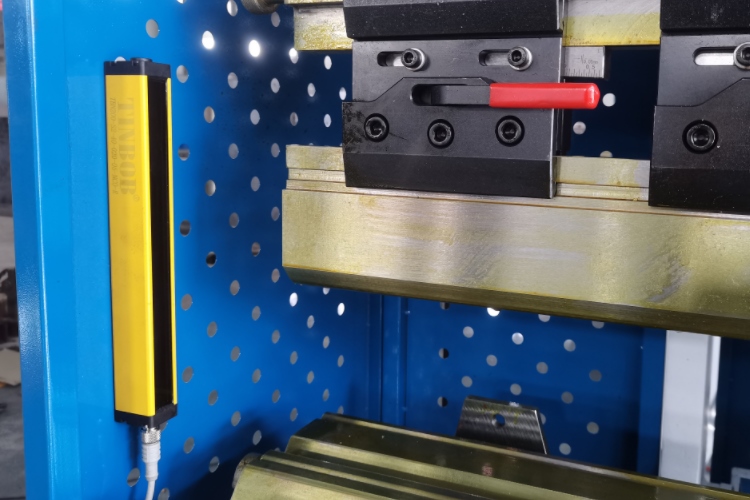

Занавес светового освещения безопасности
Защитный световой занавес — это вид фотоэлектрического защитного устройства, предназначенного для предотвращения несчастных случаев, вызванных приближением операторов или других людей к работающим машинам. Как дополнительное устройство безопасности, световой занавес может быть установлен внутри стойки гибочных прессов JUGAO, что будет более эффективно предотвращать травмы из-за случайного вторжения, ошибочных действий или невнимательности. Мы выбираем световые занавесы известных брендов, с impeccable функцией самопроверки, высокой устойчивостью к электромагнитным и оптическим помехам, сильной вибрацией стойкостью и превосходной водонепроницаемостью и защитой от пыли.
