Είμαστε ο JUGAO, παγκόσμιοι πρωτοπόροι σχεδιαστές και κατασκευαστές ειδικών Εργαλείων Κάμπτης Μπρέικ.

Αν χρειάζεστε να:

Κάνετε κάμψη αδύναμης χάλβας, άλουμινιού (ή οποιουδήποτε αειθαλής υλικού) με λιγότερες ή καθόλου σημειώσεις

Κάνετε μικρές φλάγγες

Κάνετε κάμψη κοντά σε ένα τρύπα ή οπέ χωρίς διαφορμοποίηση

Φύγετε από την μολυσμό των εργαλείων

Προλαβή δευτερεύουσας ακριβών και περιττής επανεργασίας.

Μη Κανονικές μήκη είναι διαθέσιμες για παραγγελία σε όλα τα μοντέλα

Τεχνική Προδιάγραφος.

Η Σειρά Εργαλείων JUGAO

Τα καλωδία JUGAO είναι διαθέσιμα για να προσαρμοστούν σε κάθε μηχανή κάθε κατασκευαστή.

Προσφέρονται διάφορες σταθερές μεγέθη, καθώς και προσαρμόσιμα μοντέλα που είναι ideal για βαριά πλάκα ή μεγάλες ακτίνες εργασίας.

Χρησιμοποιούνται κατάλληλα υλικά εισαγωγής για να προσαρμοστούν στις τυπικές εφαρμογές για κάθε μέγεθος εργαλείου JUGAO, αν και προσαρμοσμένα υλικά μπορεί να είναι διαθέσιμα επί της παραγγελίας.

Διαθέσιμα είναι και προσαρμοσμένα μεγέθη και πλάτη για συγκεκριμένες εφαρμογές.

Εφαρμογή

RVP (μοντέλα 1, 2 και 3) είναι: 60mm πλάτος κράτησης Προσαρμόζεται για Amada, Atlantic, Adira, Bystronic Euro, Beyeler Euro-B, CR Electronic, Durmazlar, Ermaskan, Gasparini, Guifil, Haco, Promecam.

RVS (μοντέλα 1, 2) είναι 14mm φιλίσκου

Επιτρέπει για ένοπλο μονού κατείμενου στηλίδας Amada

RVT (υποδείγματα 1, 2 και 3) είναι 12.7mm/13.0mm πλάτος - κατάλληλο για Bystronic, Hammerle, Beyeler, Edwards Safan, SMD, Trumpf.

RVT90 (υποδείγματα 1, 2 και 3) είναι 12.7mm με αποστολή πλάτος - κατάλληλο για LVD με αποστολή πλάτος.

RVM (υποδείγματα 2.5, 3, 3.5 και 4)

Καθολική κράτηση με βάση ή πλάτος - όλοι οι τύποι είναι διαθέσιμοι - κατάλληλοι για κάθε μάρκα μηχανής.

Αν δεν βλέπετε τον τύπο της μηχανής σας στη λίστα, μπορούμε να προσφέρουμε συμβουλές και να φτιάξουμε προσαρμοσμένες εγκαταστάσεις σύμφωνα με τις προδιαγραφές σας.

Υλικά

Εισαγωγές: Διαβρωτικό υπέρθερμο μέχρι HRc60. 70 Rockwell διαθέσιμο επί της παραγγελίας.

Σώμα: 42CrMo4 αντοχή σε άνωση 1100-1200M/mm² επιφανειακά υπέρθερμο μέχρι HRc55.

Υλικά εισαγωγών μη κανονικών και τιμές HRc είναι διαθέσιμες για συγκεκριμένες εφαρμογές.

Πλεονεκτήματα

Υψηλή ακρίβεια στο γραβάρισμα

Μονωδικά

Αποφύγετε τα παραδοσιακά σημάδια κάμψης

Ελάχιστα σημάδια

Δυνατές εξαιρετικά μικρές κάμψεις

Χωρίς μίξη υλικού εργαλείου

Κάμψη κοντά σε τρύπες και άνοιγματα

χωρίς διαστροφή

Λιγότερες αλλαγές εργαλείων

Κάμπτει φύλλα με λέιζερ χωρίς ζημιά στο εργαλείο

ideal για κάμψη με ακτίνα

Ακριβής εσωτερικός ακτίνας

Ιδανικό για κοσμημένα ή πτερωτά άκρα

Καμπύλευση μέχρι 30mm επιπέδου υλικού (υποτελής το μοντέλο που επιλέγεται)

Εφαρμογή και Τεχνικά Δεδομένα

Ειδικά οργάνα Γεμισμού & joggle (z)

# Επιτύχειε να εξασφαλίσει μικρό φλάγγκ και να ελαχιστοποιήσει τις σημειώσεις ασφαλούς άκρης χρησιμοποιώντας το Οργάνο Γεμισμού!

# Ελαχιστοποιήστε τις σημειώσεις μορφής joggle.

# Μεγάλο εύρος Z διαδοχών διαθέσιμο από ένα οργάνο.

# Επικοινωνήστε μαζί μας αν έχετε ειδικές εφαρμογές.

Διαθέσιμες μη κανονικές μήκη με παραγγελία

# Προσφέρονται αρκετές σταθερές μεγεθολογίες, όπως και μοντέλα που είναι αναπόσπαστα για βαριά πλάκα ή μεγάλο ακτίνα εργασίας.

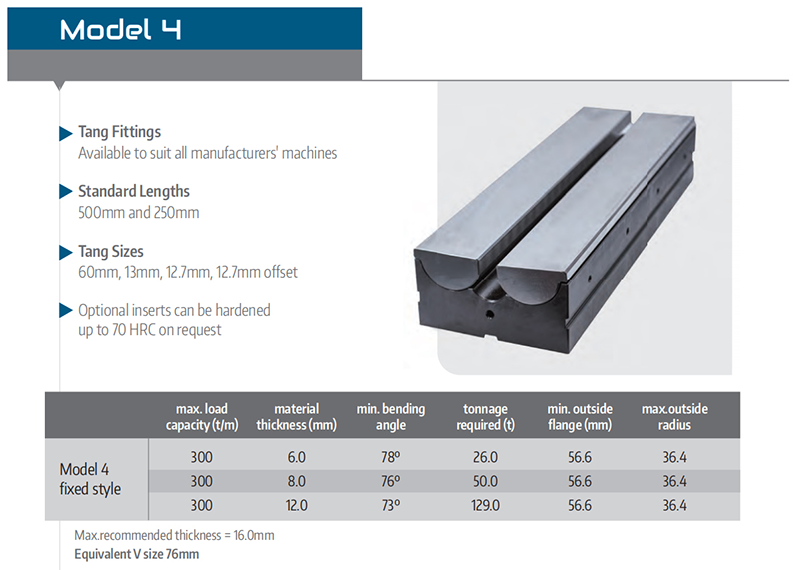

# Κανονικές μήκη 500mm και 250mm

# Αυτά τα εργαλεία χρησιμοποιούνται συνήθως για την καμπώση πιο δρεπανώδων υλικών ή για την κατασκευή συσταδικών μεγάλου ακτινίου

# Οι συγκεκριμένες προδιαγραφές υλικού διαφέρουν πολύ, έτσι που δεν είναι δυνατό να δοθούν λεπτομερείς δεδομένα

——π.χ. τα ελάχιστα μεγέθη φλάγκα είναι σημαντικά επηρεαζόμενα από την ορθότητα της άκρης του συσταδιού

——π.χ. η εξάπλωση ή η μεταμόρφωση τρυπών μειώνεται σημαντικά με αυτά τα εργαλεία, αλλά επηρεάζεται από το συγκεκριμένο τύπο υλικού

——π.χ. η καμπώση με ακτίνα επηρεάζεται σημαντικά από την ανακαμπή του συγκεκριμένου υλικού και τα μεγέθη φλάγκα

Σας παρακαλούμε να μας καλέσετε για να συζητήσουμε συγκεκριμένες εφαρμογές

Αυτά τα τύποι είναι μόνο για καθοδηγητικούς σκοπούς - θα παρέχουν καλό δείκτη για το τι τόνος, μέγεθος φλάγκας ή μέγιστος εξωτερικός ακτίνας είναι δυνατός για συγκεκριμένη καμπή.

Η εμπειρία μας δείχνει ότι ενώ αυτοί οι υπολογισμοί παρέχουν θεωρητικές τιμές, στην πράξη συνήθως είναι δυνατό να επιτευχθεί πιο ευνοϊκό αποτέλεσμα.

Σας συνιστούμε, εάν η απαιτούμενη σας προδιαγραφή είναι κοντά στην υπολογισμένη τιμή, να δοκιμάσετε μια καμπύλη χρησιμοποιώντας το υλικό και τα εργαλεία σας, για να επιβεβαιωθείτε τι είναι πραγματικά δυνατό.

Αυτό το κατάλογος απεικονίζει την κανονική μας σειρά εργαλείων.

Εάν δεν βλέπετε το προϊόν που χρειάζεστε, μπορούμε να φτιάξουμε παραγγελίες ειδικά σχεδιασμένα εργαλεία βάσει της δικής σας προδιαγραφής.

Παρακαλούμε σας επικοινωνήστε για να συζητήσετε τις προσωπικές σας ανάγκες.
