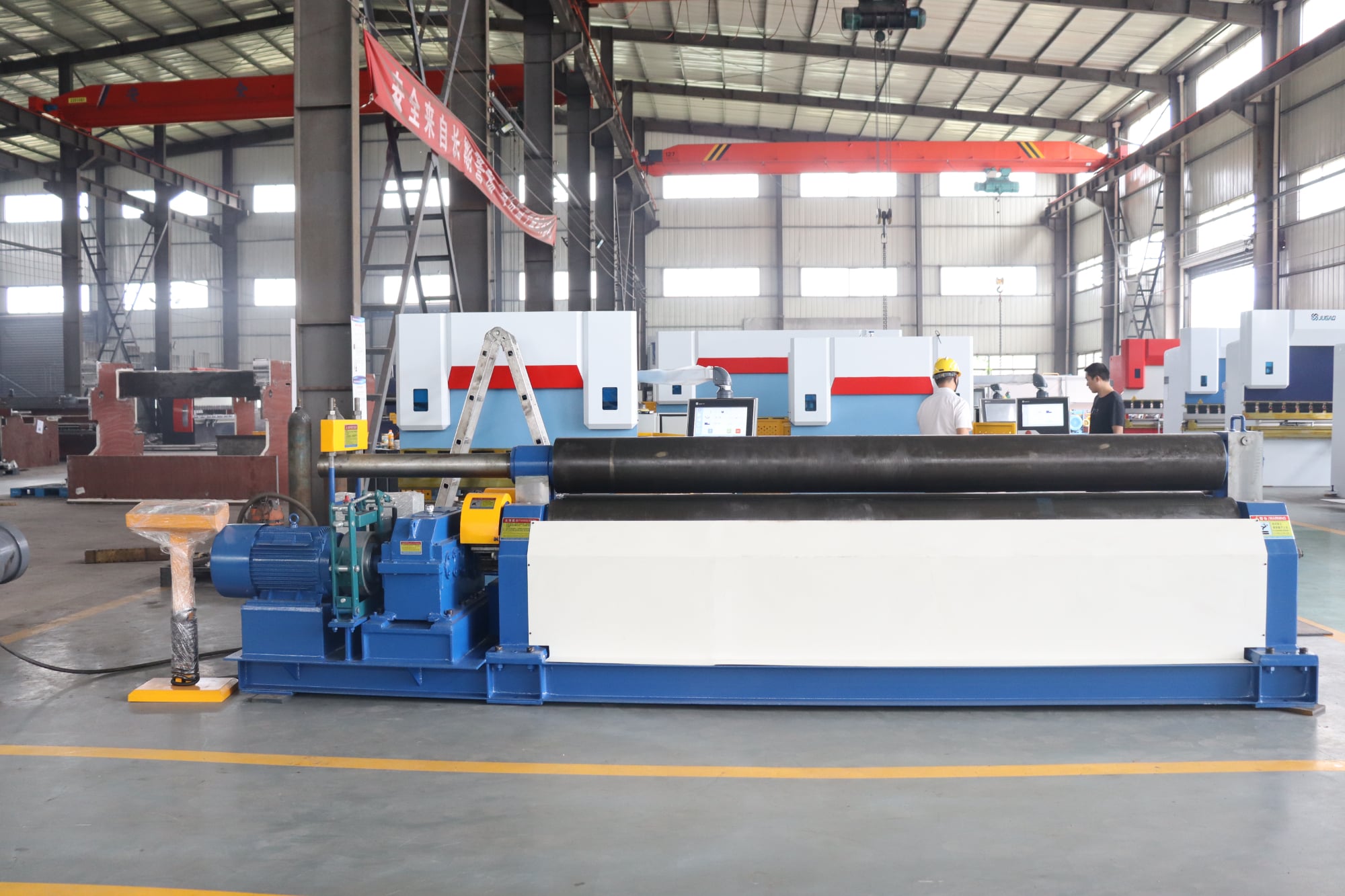

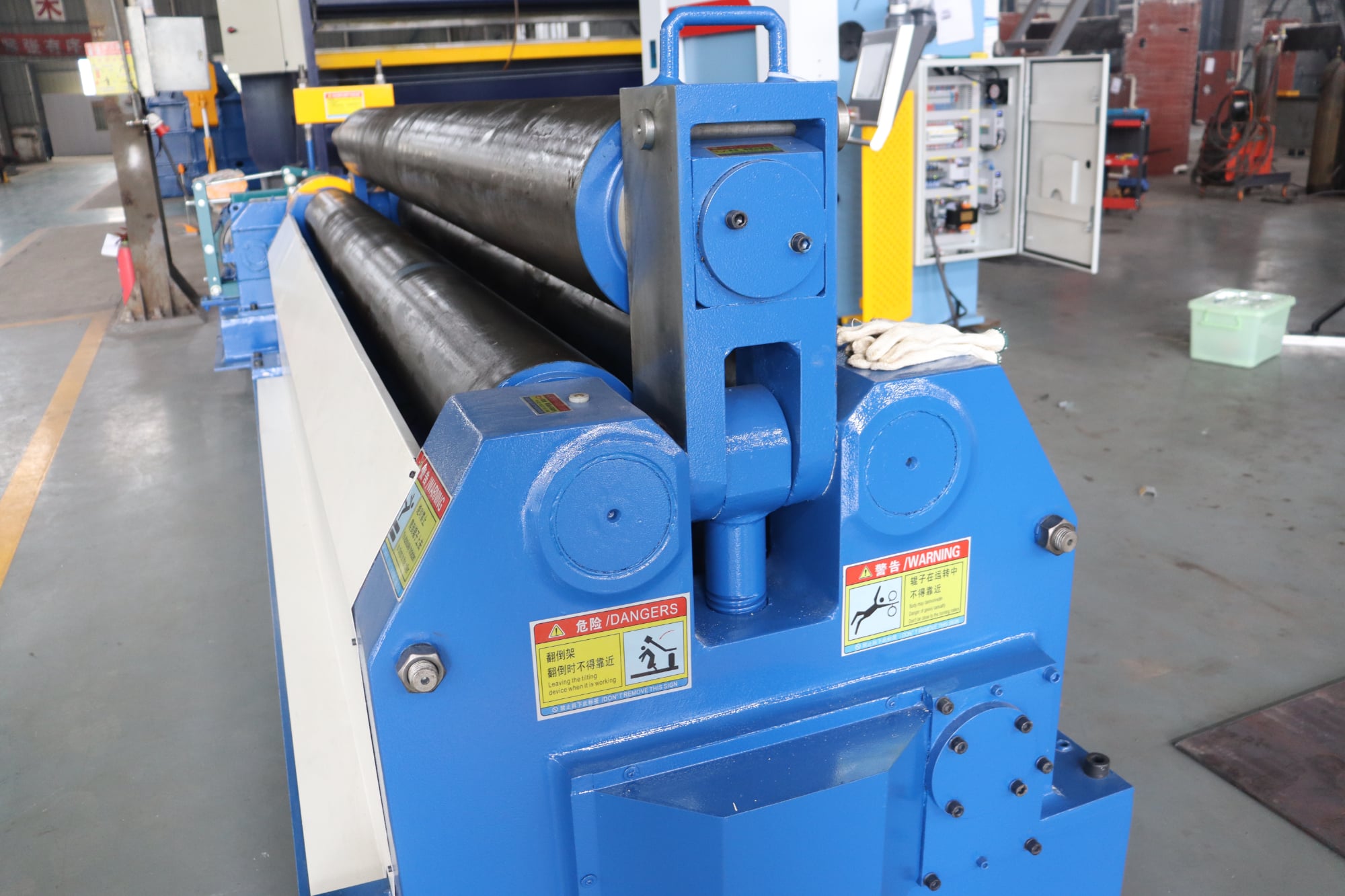

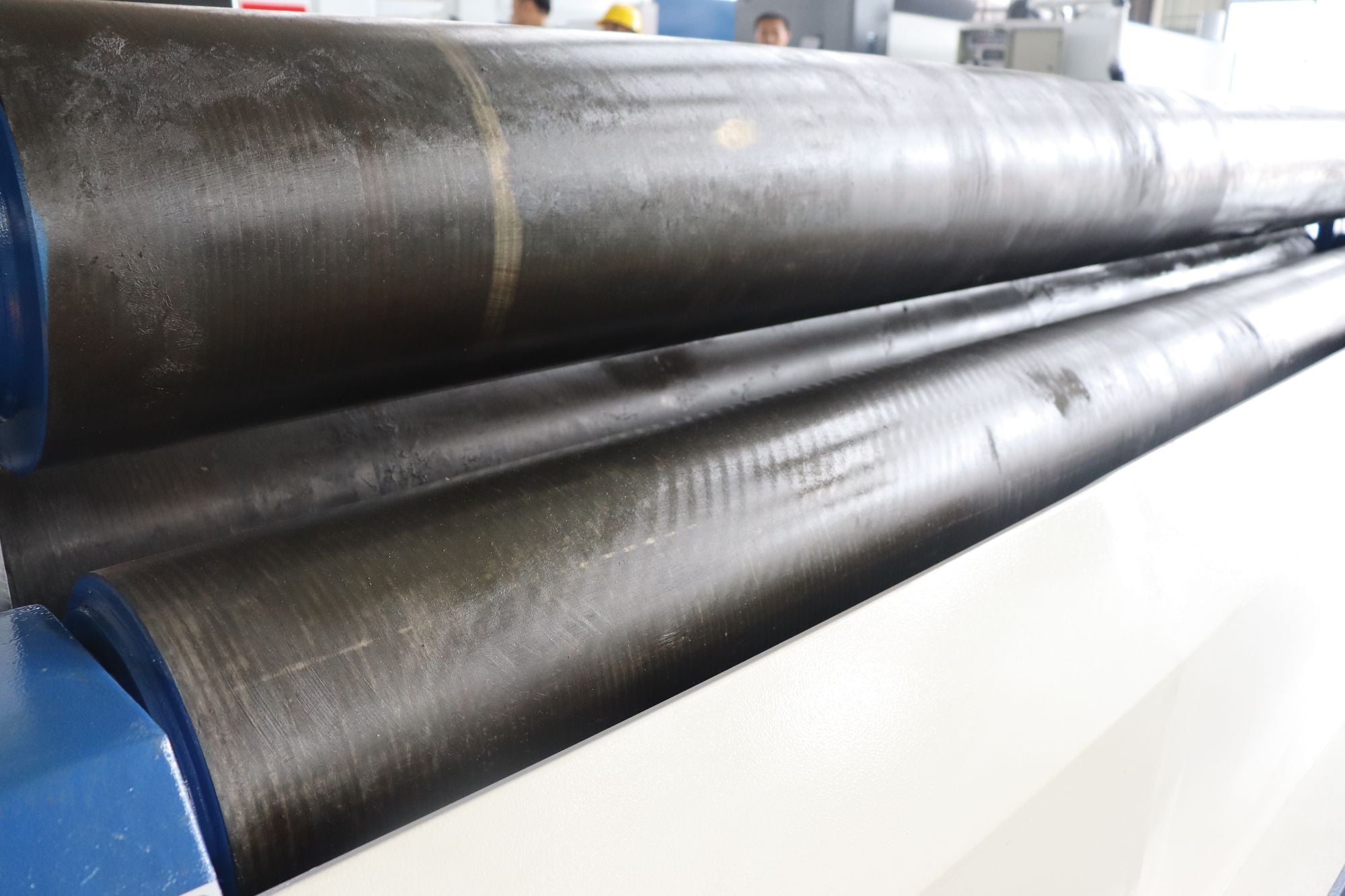

W11 3 أسطوانات ميكانيكية للف الصفائح المعدنية
تفاصيل المنتج
خصائص الأداء
آلة لف ثني، ماكينة ثني صفيح CNC، آلة لف CNC، آلة لف هيدروليكية، آلة لف معدنية، ماكينة ثني صفيح، لف ثني الصفيح، آلة لف الصفيح، آلة لف ثني، آلة لف ثني، آلة لف الصفيح.
1. W11 هو أحدث تطور للمكينة التقليدية ذات الثلاثة أسطوانات مع نظام ثني الصفائح المزدوج. تم تصميمها لتلبية احتياجات ورشة التصنيع: القوة، سهولة الاستخدام، والمرونة. يتم تطبيق خبرة Jugao في تصنيع الآلات الثقيلة والخاصة جداً على تصميم سلسلة W11 من مكائن لف الصفائح.
2. سلسلة W11 هي أكثر آلة ثلاثية الأسطوانات دقة في فئتها. يقلل تصميم RGS المسافة بين نقاط الثني إلى الحد الأدنى، مما يضمن دقة أعلى في عملية ثني الصفائح.
3. يعتبر نظام الدبابة MCS، الذي يحتوي على 4 دبابات مستقلة لكل أسطوانة ثني، ميزة قياسية في W11. يضمن النظام موثوقية أعلى (سعة أعلى لامتصاص الحمل) ويزيد النطاق لميل الأسطوانات الجانبية، مما يؤدي إلى مزيد من المرونة عند لف المخاريط.
مواصفات المنتج
| المواصفات | سماكة الأسطوانة القصوى | عرض الأسطوانة القصوى | قوة العائد | سرعة الأسطوانة | قطر الأسطوانة الأدنى | قطر الأسطوانة العلوية | قطر الأسطوانات السفلية | مسافة الأسطوانات السفلية | محرك | الأبعاد |
| (مم) | (مم) | (Mpa) | (م/دقيقة) | (مم) | (مم) | (مم) | (مم) | (كيلوواط) | (مم) | |
| W11-4x1500 | 4 | 1500 | 245 | 5 | 300 | 150 | 140 | 185 | 3 | 2900x720x1000 |
| W11-6x1500 | 6 | 1500 | 245 | 5 | 380 | 160 | 140 | 220 | 4 | 2900x720x1000 |
| W11-6x2000 | 6 | 2000 | 245 | 4.5 | 380 | 170 | 160 | 260 | 5.5 | 3650x820x1050 |
| W11-6X3200 | 6 | 3200 | 245 | 4.5 | 380 | 220 | 180 | 280 | 7.5 | 4850x1100x1100 |
| W11-8x2000 | 8 | 2000 | 245 | 4.5 | 400 | 185 | 170 | 260 | 5.5 | 3700x820x1050 |
| W11-8x2500 | 8 | 2500 | 245 | 4.5 | 550 | 240 | 180 | 280 | 7.5 | 4150x1100x1100 |
| W11-12x2000 | 12 | 2000 | 245 | 4.5 | 550 | 240 | 180 | 280 | 7.5 | 3650x1100x1100 |
| W11-12x2500 | 12 | 2500 | 245 | 4.5 | 600 | 260 | 220 | 320 | 11 | 4200x920x1200 |
| W11-12x3000 | 12 | 3000 | 245 | 4 | 700 | 280 | 240 | 360 | 11 | 4900x1300x1300 |
| W11-16x2000 | 16 | 2000 | 245 | 4 | 600 | 260 | 220 | 320 | 7.5 | 3700x920x1200 |
| W11-16x2500 | 16 | 2500 | 245 | 4 | 700 | 280 | 240 | 360 | 11 | 4400x1300x1300 |
| W11-16X3200 | 16 | 3200 | 245 | 4 | 850 | 340 | 260 | 430 | 15 | 5300x1400x1400 |
| W11-20x2000 | 20 | 2000 | 245 | 4 | 700 | 280 | 240 | 360 | 11 | 3900x1300x1300 |
| W11-20x2500 | 20 | 2500 | 245 | 4 | 850 | 340 | 260 | 430 | 15 | 4600x1400x1400 |
| W11-25x2000 | 25 | 2000 | 245 | 4 | 850 | 330 | 270 | 430 | 15 | 4100x1400x1400 |
| W11-25x2500 | 25 | 2500 | 245 | 4 | 900 | 370 | 270 | 480 | 22 | 5600x1550x2000 |
| W11-30x2500 | 30 | 2500 | 245 | 4 | 1200 | 420 | 360 | 550 | 30 | 5760x1700x2110 |
| W11-30x3000 | 30 | 3000 | 245 | 4 | 1200 | 450 | 390 | 600 | 37 | 5400x1700x2210 |
| W11-30X3200 | 30 | 3200 | 245 | 4 | 1200 | 480 | 400 | 600 | 37 | 7600×2300×2600 |
| W11-40X2000 | 40 | 2000 | 245 | 4 | 1200 | 500 | 400 | 600 | 37 | 6400×2300×2800 |
| W11-40x2500 | 40 | 2500 | 245 | 4 | 1400 | 480 | 400 | 600 | 37 | 6900×2300×2800 |
