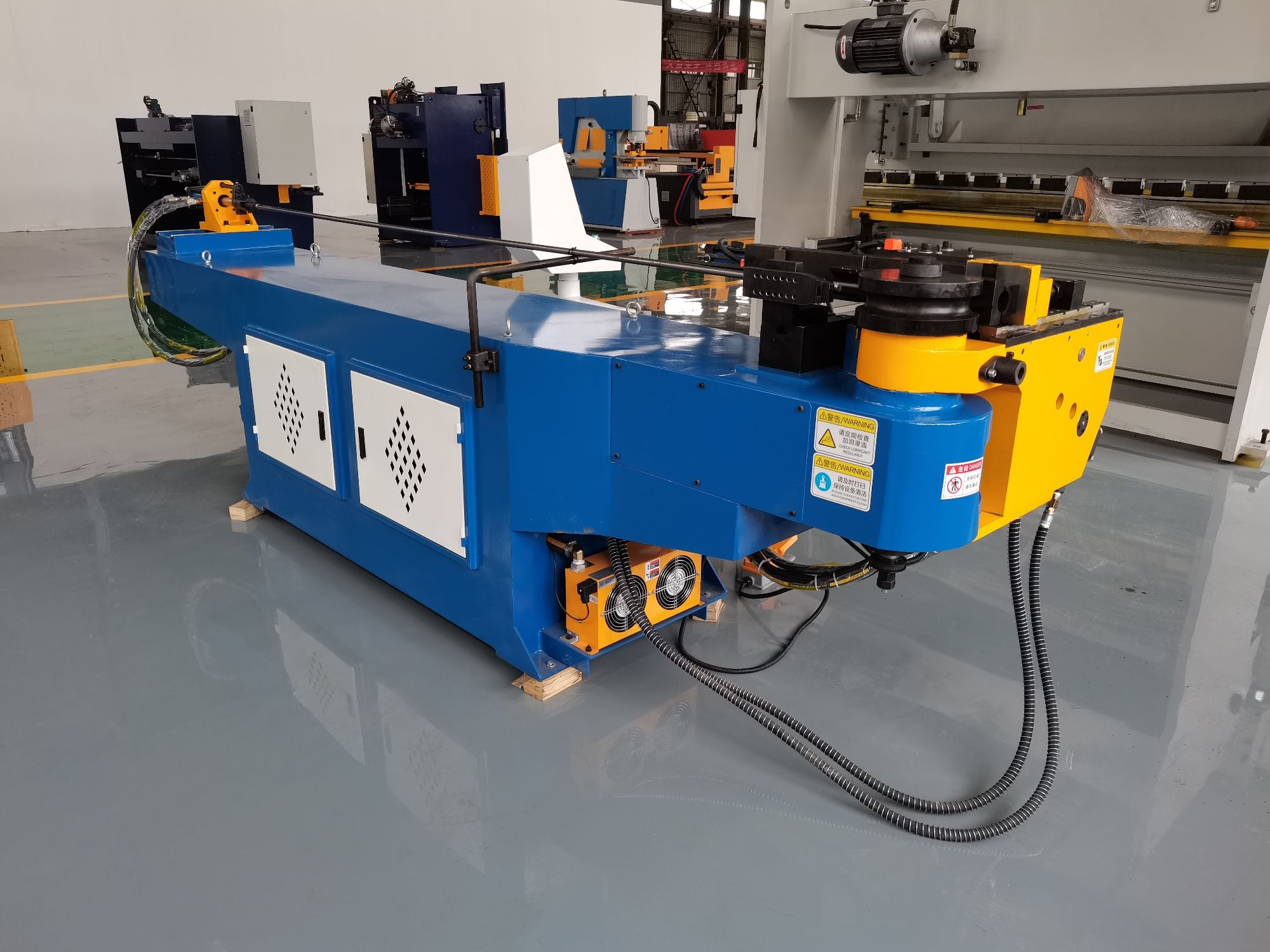

آلة ثني الأنبوب الهيدروليكية NC لثني أنابيب الصلب
خصائص الأداء
1. التحكم PLC، سهولة ضبط البرامج والتشغيل.
2. عودة البطيئة للماندرل، مما يعطي شكلًا ومظهرًا جيدين للزاوية.
3. الدوران يتم التحكم فيه بواسطة محرك السيرفو، أكثر دقة.
4. الذاكرة تحتفظ بـ 100 مجموعة من السجلات، مع إعداد كل سجل بـ 20 زاوية دوران وثني تلقائي.

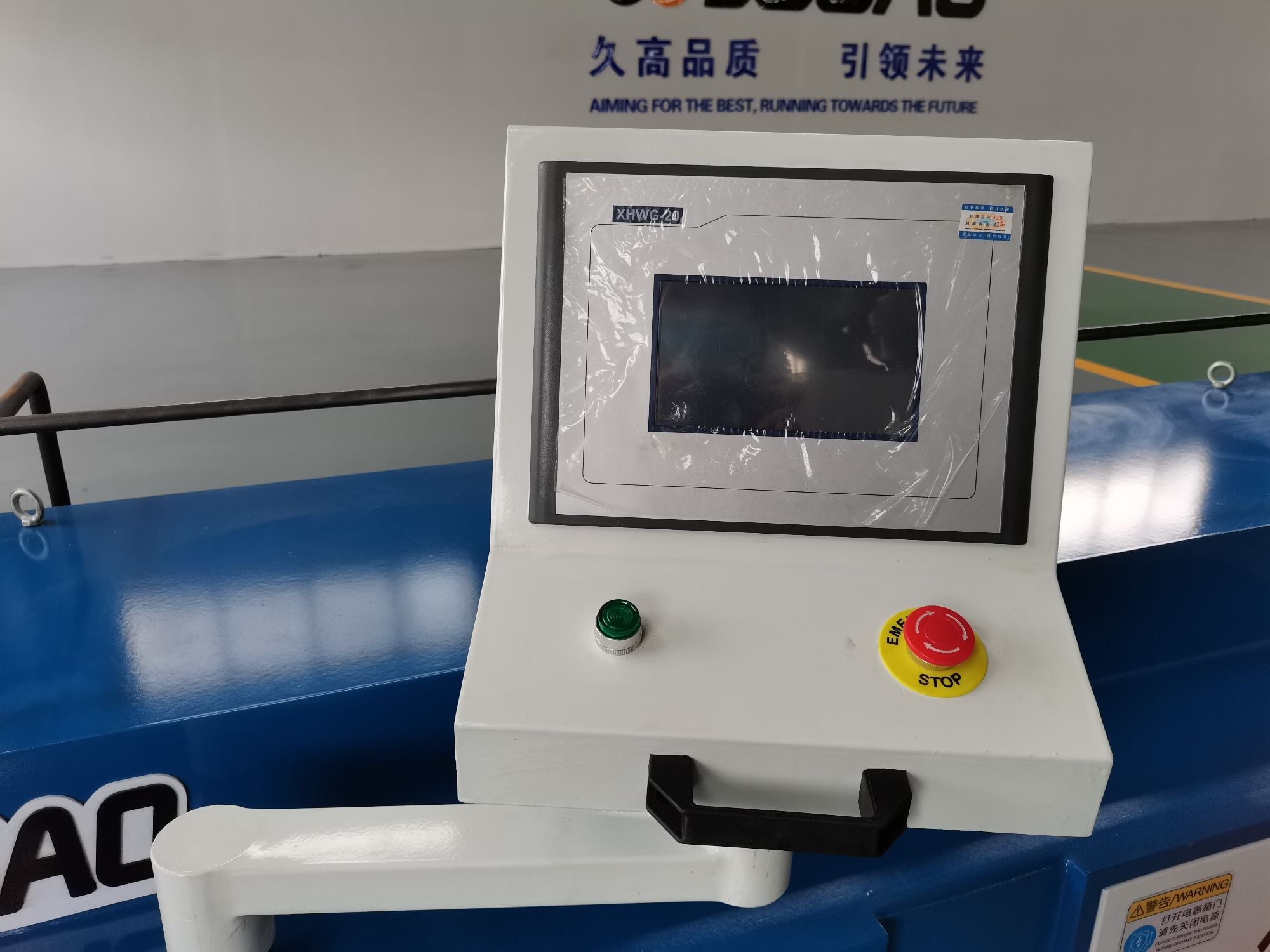

5. منصة تحكم قابلة للحركة مع شاشة لمس، أكثر راحة.
6. فحص الأخطاء الذاتي على الشاشة، يساعد في حل المشكلة فوراً.
7. الأجزاء الرئيسية تستخدم العلامات التجارية المستوردة.
8. الطاقة الهيدروليكية، المعالجة أكثر سلاسة.

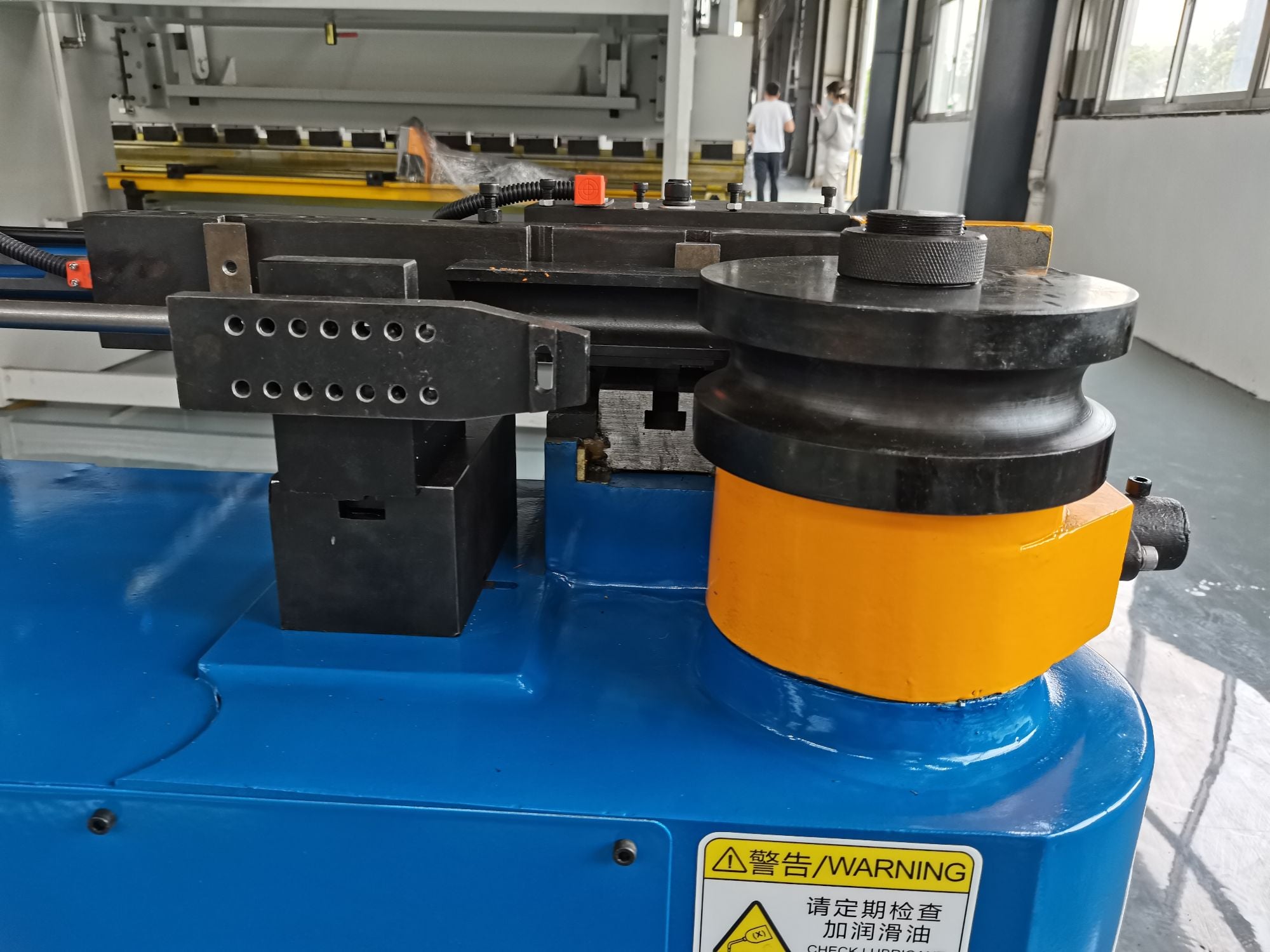

9. مادة القالب تستخدم الفولاذ عالي الجودة، الصلابة عالية وعمر استخدام طويل، لا تقل الصلادة عن HRC50؛ القوالب تشمل قالب الانحناء، قالب التثبيت، قالب مقاومة التجعد، قالب الإرشاد، قالب المسح (اختياري)، النواة الكروية (اختياري).
تفاصيل المنتج
مواصفات المنتج
| المعلم التقني الرئيسي | وحدة | 18NCB | 28NCB | 38NCB | 50NCB | 63NCB | 75NCB | 89NCB | 115NCB | 130NCB | 168NCB |
| أقصى قدرة للثني | مم | 18×2 | 28×2 | 38×2 | 50×2 | 63×4 | 75×5 | 89×8 | 115×8 | 130×12 | 168×16 |
| منطقة نصف قطر الانحناء | مم | 20-150 | 20-180 | 20-200 | 20 - 250 | 25-350 | 30-350 | 30-450 | 40-550 | 50-650 | 60-850 |
| منطقة زاوية الانحناء | درجة | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° |
| الطول الفعال فوق الماندرين | مم | 2000 | 2000 | 2000 | 2200 | 2500 | 3200 | 3800 | 4500 | 4600 | 4850 |
| موتور نظام ضغط الزيت | كيلو واط | 2.2 | 2.2 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 22 |
| الضغط الأقصى | كغ/سم | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| أبعاد الجهاز | مم | 2300×550 ×1300 | 2500×650 ×1300 | 2500×700 ×1300 | 3000×700 ×1300 | 3200×750 ×1300 | 3650×1000 ×1400 | 4400×1150 ×1350 | 5800×1500 ×1350 | 6000×1500 ×1350 | 6300×2450 ×1500 |
| وزن الآلة | كجم | 500 | 600 | 750 | 1220 | 1400 | 2380 | 4500 | 6500 | 11500 | 12000 |
