وحدة التحكم
Customize المُحكِّم الخاص بك لـ Press Brake

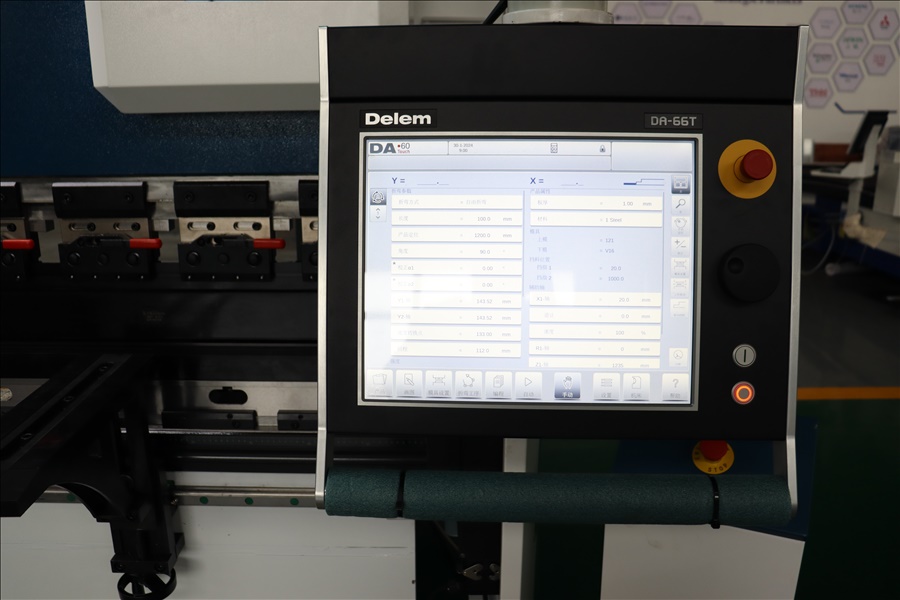

مُحكِّم DA-66T
يوفر DA-66T برمجة ثنائية الأبعاد تشمل حساب تسلسل الانحناء التلقائي وكشف الاصطدامات. إعداد آلة كامل ثلاثي الأبعاد مع محطات أدوات متعددة مما يعطي معلومات دقيقة حول إمكانية المنتج وتعاملاته.
تطبيق البرنامج خارج الخط على ماكينات قص وجَوْ السحاب JUGAO يسمح للمشغل بالبرمجة خارج الخط على جهاز كمبيوتر بعيد ثم الإنتاج الفعلي على ماكينة قص وجَوْ السحاب.

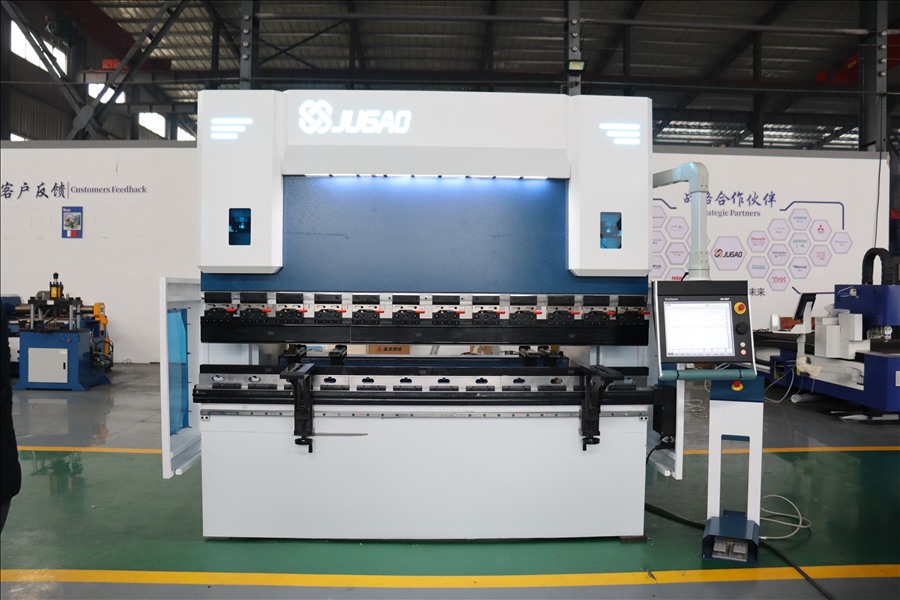

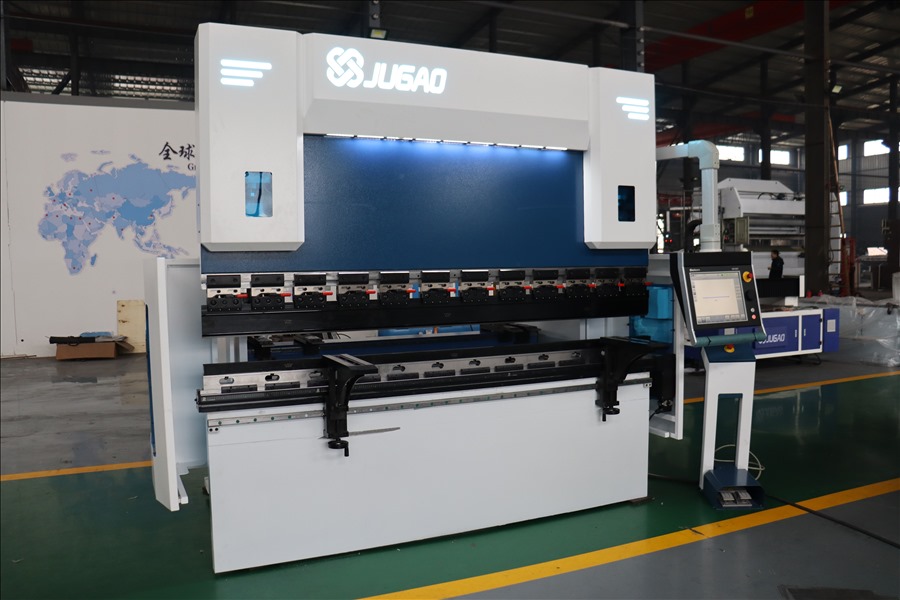

هيكل آلة كسر الضغط
1. هيكل الآلة يتكون من بنية لحام فولاذية تم تحليلها عن طريق تقنيات التحليل العنصري المحدود والتصميم الأمثل، مما يميزه بالصلابة والقوة العالية.
2. تم حذف إجهاد اللحام بعد المعالجة الحرارية في الفرن الكهربائي للجزء الملحوم، مما يمكن من تجنب تشوه الهيكل في المستقبل. يتم إزالة الصدأ عن أجزاء اللحام باستخدام الرش الرملي، ويتم تطبيق الطلاء المقاوم للصدأ على أجزاء البنية الملحومة.
3. عمليات المعالجة الحرارية: تخضع أطر آلة ثني الفولاذ وآلة القطع بالليزر من JUGAO للت-normalizing عند أكثر من 600 درجة مئوية لتخفيف الإجهاد، وهي مصممة لتحمل سنوات من الاستخدام الثقيل دون تشوه.
منضدة تعويض ميكانيكية (محور V)
تُستخدم تعويض الانحناء الميكانيكي بدقة CNC عالية. نظرًا لوجود العديد من نقاط التعويض، يمكن للماكنة الديكور تحقيق تعويض خطي أثناء ثني القطعة أثناء التشغيل، مما يحسن تأثير ثني القطعة. كما أنها تتميز بعدم الحاجة إلى الصيانة والتعويض الأكثر دقة.
مقاييس الشبكة عالية الدقة
محاور Y1 وY2 هما محوران مستقلان من نوع CNC لنظام أسطوانيين هيدروليكيين. سيقوم المقياس الخطي بقياس المسافة بين الرام والطاولة العاملة. سيتم إرسال بياناته بشكل عكسي إلى التحكم، وبعد حسابات الدائرة المغلقة يتم إخراج إشارات الصمامات الخدمية S1 وS2 لتحكم تدفق خرج الصمامات الخدمية.
يتم استخدام مقاييس الشبكة عالية الدقة كمستشعر للإزاحة، وهو مثبت على اللوحة C للكشف عن موقع الأسطوانة الهيدروليكية. دقة التغذية المرتدة تصل إلى 0.001 ملم، مما يساعد في التحكم الأفضل في زاوية الثني.
نظام قياس CNC الخلفي
يدعم المحاور Y1Y2، X، R، Z1Z2، محور X1X2، التحكم في ما يصل إلى 6+1 محور CNC لضمان ثني مرنة وفقًا لمتطلبات العملاء. يتم تشغيل محور X بواسطة سكك دليلية خطية، براغي كروية، ومحركات خدمة لضمان التوجيه الدقيق لمحور X. يتم تشغيل محور R بواسطة محرك خدمة عالي الطاقة، دليل خطي وبرغي كرة، مما يميزه بالاستجابة السريعة والتحديد الدقيق.
مرجع CNC بست محاور (يمكن تخصيصه حسب العميل) للتوجيه في الفضاء ثلاثي الأبعاد، دقة تحديد موقع محور X ≤±0.1mm، دقة تحديد الموقع العلوي والسفلية لمحور R ≤+0.1mm، دقة تحديد الموقع الأيسر والأيمن لمحور Z ≤±0.5mm. يمكن ربط وتناسق حركة المرجع CNC مما يزيد من كفاءة المعالجة.

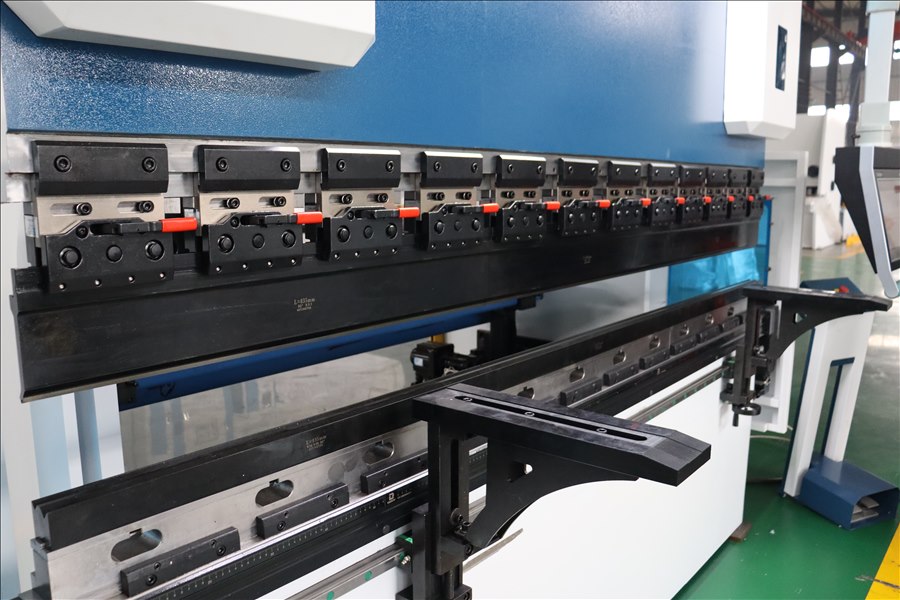

مقبض سريع بالإفراج عن زر واحد
يمكن للقفل السريع ذو المفتاح الواحد أن يضمن تغيير الضرب الآمن والسريع، مع متطلبات صارمة للمعايير الخاصة بجودة المواد الخام وشرائها، مما يحافظ على عدم سقوط الضرب.
مصنوعة من الصلب الأداتي عالي الجودة / الصلب المقاوم للصدأ CrMo عالي القوة، يمكن أن تصل السعة الحمولية القصوى إلى 800 طن/متر، ويمكن للصلابة بعد المعالجة الحرارية أن تصل إلى 56~60HRC.
برنامج غير متصل بالشبكة
يجعل برنامج Profile-T3D إمكانية برمجة ومحاكاة عملية الانحناء خارج الشبكة. إنه برنامج على أي جهاز كمبيوتر بعيد، ويُamaximizes كفاءة وإنتاجية ماكينة ثني JUGAO.
مفتاح دواسة متعدد الوظائف
قامت JUGAO بترقية مفتاح الدواسة إلى جيل جديد، والذي يتميز بتصميم مفتاح واحد، ودواسات أمامية، ومفتاح إيقاف الطوارئ، وزر العودة، كل ذلك لتسهيل التشغيل الذكي والسهل.
يعتبر مفتاح القدم متعدد الوظائف في ماكينة الثني جهاز تحكم مهمًا، حيث يسمح للمشغل بتحقيق التحكم الدقيق في الآلة من خلال حركات دوس القدم عند تشغيل ماكينة الثني. يعزز تصميم هذا المفتاح ليس فقط سهولة التشغيل ولكن أيضًا السلامة التشغيلية بشكل كبير.
ستارة الضوء الآمن
ستارة الضوء التي تختارها JUGAO هي من العلامات التجارية المعروفة، ذات الأداء المثالي لتوفير حل فعال للغاية لضمان سلامة المشغل وإنتاجية الآلة.
باستخدام مصدر ضوء ليزري، يمكنه اكتشاف الأجسام الصغيرة بحجم 5 مم والسماح باختلاف الاهتزاز، فور دخول عائق إلى المنطقة المحمية، تتوقف الآلة على الفور، مما يحمي سلامة الأفراد العاملين في عملية ثني المعادن ويبعد الحوادث.
