وحدة التحكم
قم بتخصيص التحكم لآلة ثني الصناديق الخاصة بك
جهاز التحكم E21
يوفر جهاز E21 التحكم الكامل بالبرمجيات ولا يحتوي على أي حماية ميكانيكية للعامل أو للمachine. لذلك، في حالة حدوث عطل، يجب أن توفر آلة机床 وسيلة حماية للعامل والجزء الخارجي من آلة الـ machine. لا تتحمل ESTUN أي مسؤولية عن الخسائر المباشرة أو غير المباشرة الناتجة عن التشغيل الطبيعي أو غير الطبيعي للجهاز. يتم استخدام E21 خصيصًا في آلات ثني الصناديق، حيث يمكنه تقليل تكلفة الجهاز بشكل كبير مع الحفاظ على دقة الجهاز ضمن المتطلبات القياسية.

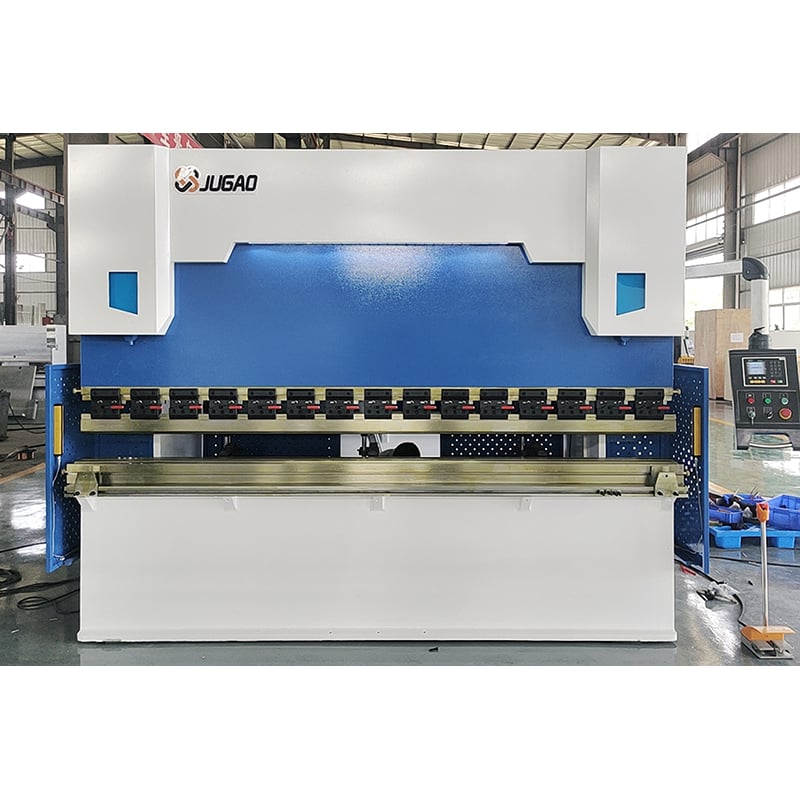

هيكل آلة كسر الضغط
1. هيكل الآلة يتكون من بنية لحام فولاذية تم تحليلها عن طريق تقنيات التحليل العنصري المحدود والتصميم الأمثل، مما يميزه بالصلابة والقوة العالية.
2. تم حذف إجهاد اللحام بعد المعالجة الحرارية في الفرن الكهربائي للجزء الملحوم، مما يمكن من تجنب تشوه الهيكل في المستقبل. يتم إزالة الصدأ عن أجزاء اللحام باستخدام الرش الرملي، ويتم تطبيق الطلاء المقاوم للصدأ على أجزاء البنية الملحومة.
3. عمليات المعالجة الحرارية: تخضع أطر آلة ثني الفولاذ وآلة القطع بالليزر من JUGAO للت-normalizing عند أكثر من 600 درجة مئوية لتخفيف الإجهاد، وهي مصممة لتحمل سنوات من الاستخدام الثقيل دون تشوه.
قوالب ماكينة الانحناء
مادة قالب ماكينة الانحناء عادة ما تكون فولاذ سبيكة عالي القوة وعالي المرونة 42CrMo. يجب تحديد اختيار الشقوق حسب العرض 8 مرات سمك اللوحة. ينقسم بشكل أساسي إلى القالب العلوي والقالب السفلي. يتم تخصيص شكل وحجم القالب بناءً على متطلبات العمل المختلفة. منها الشائعة: قوالب U-شكلية قياسية، V-شكلية، القالب السفلي، القالب العلوي وما إلى ذلك.
1. قالب U-شكل قياسي: يستخدم لتصنيع أشكال الانحناء القياسية، مناسبة لأغلب ماكينات الانحناء اليدوية والآلية.
2. قالب V-شكل قياسي: له زاوية أكثر حدة وهو مناسب للألواح التي تحتاج إلى انحناءات أعمق.
3. الشكل السفلي: يستخدم للانحناء السفلي، مع حواف مطوية تُستخدم لتشكيل الصفيحة في زاوية الانحناء السفلي.
4. العلوي: يستخدم لتشكيل الورقة من الأعلى، عادةً مع زوايا قائمة وأشكال نصف دائرية.
منضدة تعويض ميكانيكية (محور V)
يتم اعتماد تعويض الانحناء الميكانيكي بدقة CNC عالية. نظرًا لوجود العديد من نقاط التعويض، يمكن للمكبس أثناء تشغيله تحقيق تعويض خطي عند ثني القطعة، مما يحسن من تأثير ثني القطعة. يتميز بعدم الحاجة إلى الصيانة والتعويض الأكثر دقة.
مفتاح سفر ماكينة ثني المعدن
عندما تصل القوالب العلوية والسفلية لماكينة ثني المعدن إلى المواقع المحددة على التوالي، سيقوم المفتاح الخاص بالسفر بإرسال إشارة لإخطار النظام الهيدروليكي بالتوقف عن الحركة. يساعد أيضًا مفتاح السفر في تحديد حدود السفر وتحكم موقع peace العمل، مما يضمن وضع peace العمل بدقة عند الزاوية المناسبة للثني.
ماكينة ثني المعدن ذات نظام CNC ثنائي المحاور مع محوري X و R.
براغي الكرات وإرشادات خطية على محوري X و R.
سرعة محور X 500 مم / ثانية.
محور Z1, Z2 يدوي مع إرشاد خطي HIWIN.
الدقة الميكانيكية ± 0.03 مم.
الأصابع ذات توقيف مزدوج وضبط ميكروميטרי.
مقبض سريع بالإفراج عن زر واحد
يمكن للقفل السريع ذو المفتاح الواحد أن يضمن تغيير الضرب الآمن والسريع، مع متطلبات صارمة للمعايير الخاصة بجودة المواد الخام وشرائها، مما يحافظ على عدم سقوط الضرب.
مصنوعة من الصلب الأداتي عالي الجودة / الصلب المقاوم للصدأ CrMo عالي القوة، يمكن أن تصل السعة الحمولية القصوى إلى 800 طن/متر، ويمكن للصلابة بعد المعالجة الحرارية أن تصل إلى 56~60HRC.
مفتاح دواسة متعدد الوظائف
قامت JUGAO بترقية مفتاح الدواسة إلى جيل جديد، والذي يتميز بتصميم مفتاح واحد، ودواسات أمامية، ومفتاح إيقاف الطوارئ، وزر العودة، كل ذلك لتسهيل التشغيل الذكي والسهل.
يعتبر مفتاح القدم متعدد الوظائف في ماكينة الثني جهاز تحكم مهمًا، حيث يسمح للمشغل بتحقيق التحكم الدقيق في الآلة من خلال حركات دوس القدم عند تشغيل ماكينة الثني. يعزز تصميم هذا المفتاح ليس فقط سهولة التشغيل ولكن أيضًا السلامة التشغيلية بشكل كبير.
ستارة الضوء الآمن
ستار ضوئي أمان هو نوع من أجهزة الحماية الضوئية لتجنب الحوادث الناتجة عن عمال التشغيل أو الأشخاص الآخرين الذين يقتربون من الآلات العاملة. كجهاز أمان اختياري، يمكن تركيب الستار الضوئي في الداخل على عمود ماكينات ثني جوغاو، وسيكون ذلك أكثر فعالية في منع الإصابات الشخصية بسبب التسلل غير المقصود، أو الخطأ في التشغيل، أو الإهمال. نحن نختار الستار الضوئي الأمان من العلامات التجارية المعروفة، مع وظيفة اختبار ذاتي مثالية، مقاومة قوية للتشويش الكهرومغناطيسي والبصري، مقاومة قوية للاهتزاز، وأداء ممتاز ضد الماء والغبار.
