Контролер
Спеціалізований контролер для вашого преса-гінaca

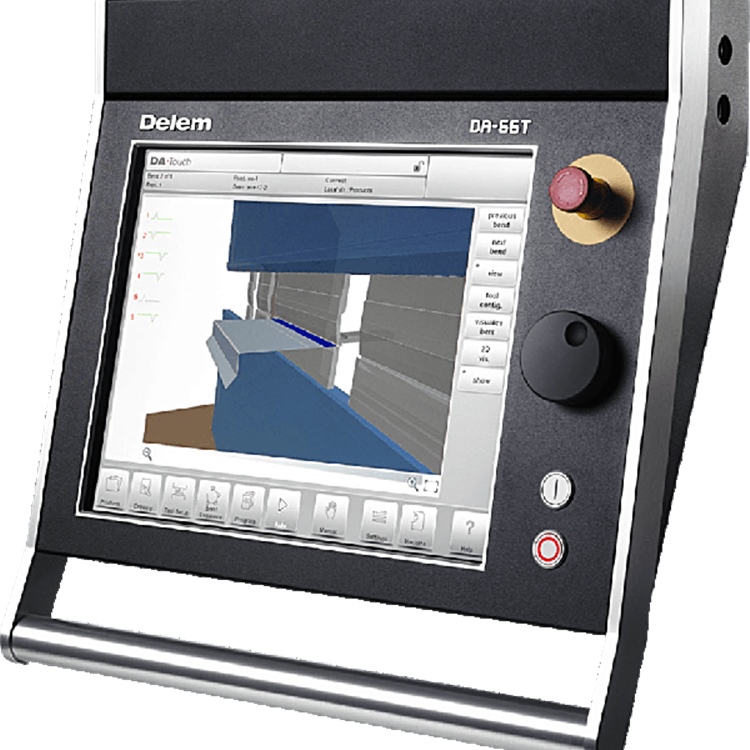

Контролер DA-66T
DA-66T пропонує 2D програмування, яке включає автоматичне обчислення послідовності гінань та виявлення зіткнень. Повна 3D настройка машини з багатьма станціями інструментів дає справжню інформацію про реалізованість продукту та його обробку.
Застосування офлайн-програмного забезпечення на пресах-гіначах JUGAO дозволяє оператору програмувати офлайн на віддаленому комп'ютері, а потім фактично виробляти на пресі-гінacі.
Конструкція рами преса-гідравліки
1. Рама машини має структуру зварювання з сталі через скінченну елементну аналітику та оптимальний дизайн, що забезпечує високу жорстість та міцність.
2. Зварний стріс видаляється після термічної обробки деталей сварки у електропечі, що може уникнути деформації каркасу у майбутньому. Шліфування призводить до вилучення ржавчини зі сварних деталей, а протикорозійне оліво застосовується для структурних частин сварки.
3. Процеси термічної обробки: сталеві каркаси преса JUGAO та лазерної різальної машини піддаються нормалізації на температурі більше 600⁰ для зниження стрісу і вони створені для тривалого використання без деформації.
Механічна компенсаційна робоча площа (вісь V)
Використовується механічна компенсація прогину з високою точністю ЧПУ. Оскільки кількість точок компенсації велика, гінучий станок може реалізовувати лінійну компенсацію під час гінки деталей у процесі операції, що покращує результат гінки деталей. Вона має характеристики безобслуговуваності та більш точної компенсації.
Гратка з високою точністю
Оси Y1, Y2 — це дві незалежні осі CNC двох масляних циліндрів. Лінійний масштаб вимірюватиме відстань між клапаном і робочим столом. Їхні дані будуть повертатися до контролера, і після обчислення у замкнутому контурі сигнал servovalve S1 та S2 виводяться для керування об'ємом випуску двох сервовентилів.
Як датчик переміщення використовується високоточна гратка, яка монтується на С-形 пластині для виявлення позиції масляного циліндра. Точність зворотнього зв'язку досягає 0.001 мм, що допомагає кращому контролю кута гну.

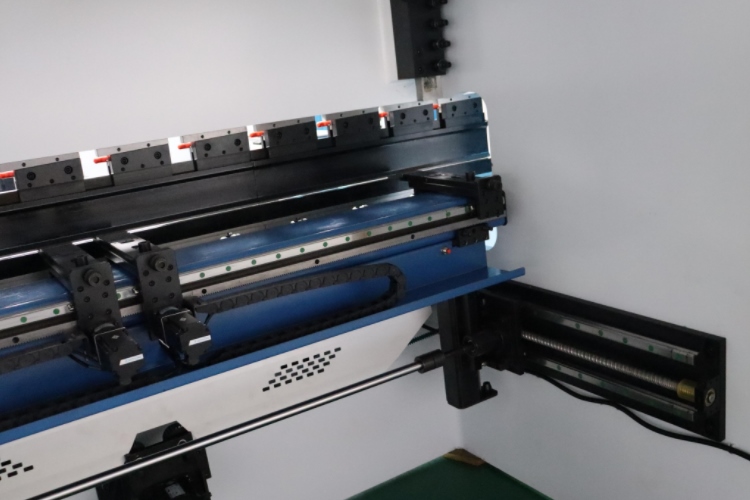

CNC Задній стопор
Підтримка осей Y1Y2, X, R, Z1Z2, вісь X1X2, Керування до 6+1 осею CNC-противоваги забезпечує гнучке гинання за вимогами клієнтів. Вісь X приводиться у дію лінійними рельсами, шарфовими вісками та сервомоторами для забезпечення точного позиціонування осі X. Вісь R приводиться у дія дуже потужним сервомотором, лінійними рельсами та шарфовим віском, що має характеристики швидкої відповіді та точного позиціонування.
6-осна противовага (може бути настроена за бажанням клієнта) тривимірне просторове позиціонування, точність позиціонування передачі осі X ≤±0,1 мм, точність верхнього та нижнього позиціонування осі R ≤+0,1 мм, точність лівого та правого позиціонування осі Z ≤±0,5 мм. Рух протилічильника може бути зв'язаним та синхронізованим, що покращує ефективність обробки.
Швидкий зажим з одночасним вивільненням
Одночасне вивільнення швидкого зажима гарантує безпечну та швидку заміну штампів, з суворою якісною перевіркою та стандартами закупівлі сировини, що забезпечує непадіння штампа.
Виготовлено з високоякісної інструментальної сталі/високопречної сталі CrMo, максимальна навантаження може досягати 800 тонн/метр, а твердість після термічної обробки може досягати 56~60HRC.

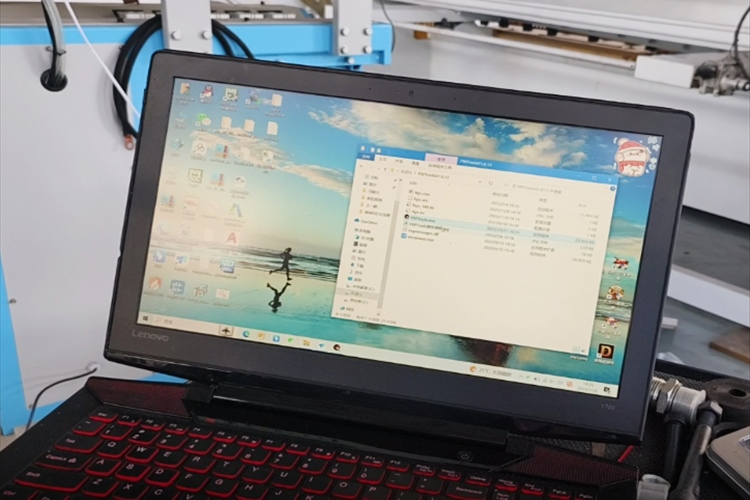

Програмне забезпечення для автономної роботи
Програмне забезпечення Profile-T3D дозволяє проводити автономне програмування та симуляцію процесу гинення. Це програмне забезпечення можна встановити на будь-який віддалений комп'ютер, що максимізує ефективність та продуктивність преса JUGAO для гинення.
Багатофункціональний педальний переключник
JUGAO оновила педальний переключник до нового покоління, з дизайном одиночного переключника, передніми роликами, переключником аварійної зупинки та кнопкою повернення, все це для більш простого та розумного управління.
Багатофункціональний підлоговий переключник гинучої машини є важливим управляючим пристроєм, який дозволяє оператору досягти точного керування машини за допомогою рухів ногами при її експлуатації. Дизайн цього переключника не тільки покращує зручність операцій, але й значно підвищує безпеку роботи.
Завіса світлозахисного засвоєння
Для світлового занавісу JUGAO вибирає продукцію від добре відомих брендів, яка має ідеальну продукцію для надання ефективного розв'язку як для безпеки оператора, так і для продуктивності машин.
Використовуючи лазерний джерело світла, він може виявляти об'єкти розміром до 5 мм і дозволяє коливання. Якщо преграда потрапляє до захищеного району, машина негайно зупиняється, забезпечуючи особисту безпеку операторів гинучої машини та уникнення нещасних випадків.
