Машина для вигинання

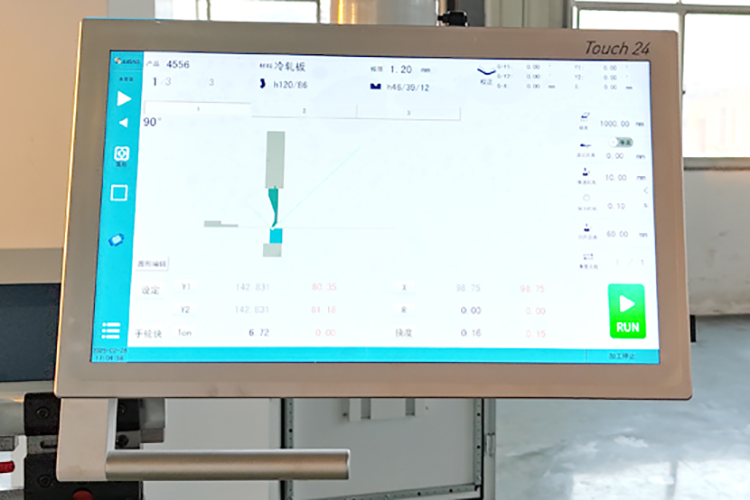

Touch 24 - винятковий числовий контроль для пресів-гибів з новим всім-в-одному рішенням

●24 дюймів поверхня повного сенсорного екрану, а також плата CNC, закріплена на задній стороні екрана.

●Повні цифрові автобуси для керування багатьма осями

●Унікальний досвід малювання 2D графічних профілів (Touch Profile) та 3D візуалізація завдяки новій процесорній одиниці з квадрокордом.

●Інтерфейс до всіх видів гіdraulicних систем, I/O та аналогоових осей завдяки модулям, розташованим у шафа.

Крім всіх функцій, доступних для простих та найбільш складних прес-гід, гіdraulicних, електричних та гіbrіdних, Touch також пропонує відкриту систему, яка дозволяє індивідуальну настройку під вимоги управління виробництвом Industry 4.0.

Конструкція рами преса-гідравліки

1. Рама машини має структуру зварювання з сталі через скінченну елементну аналітику та оптимальний дизайн, що забезпечує високу жорстість та міцність.
2. Зварний стріс видаляється після термічної обробки деталей сварки у електропечі, що може уникнути деформації каркасу у майбутньому. Шліфування призводить до вилучення ржавчини зі сварних деталей, а протикорозійне оліво застосовується для структурних частин сварки.
3. Процеси термічної обробки: сталеві каркаси преса JUGAO та лазерної різальної машини піддаються нормалізації на температурі більше 600⁰ для зниження стрісу і вони створені для тривалого використання без деформації.

Механічна компенсаційна робоча площа (вісь V)

Використовується механічна компенсація прогину з високою точністю ЧПУ. Оскільки кількість точок компенсації велика, гінучий станок може реалізовувати лінійну компенсацію під час гінки деталей у процесі операції, що покращує результат гінки деталей. Вона має характеристики безобслуговуваності та більш точної компенсації.

Гратка з високою точністю

Оси Y1, Y2 — це дві незалежні осі CNC двох масляних циліндрів. Лінійний масштаб вимірюватиме відстань між клапаном і робочим столом. Їхні дані будуть повертатися до контролера, і після обчислення у замкнутому контурі сигнал servovalve S1 та S2 виводяться для керування об'ємом випуску двох сервовентилів.
Як датчик переміщення використовується високоточна гратка, яка монтується на С-形 пластині для виявлення позиції масляного циліндра. Точність зворотнього зв'язку досягає 0.001 мм, що допомагає кращому контролю кута гну.

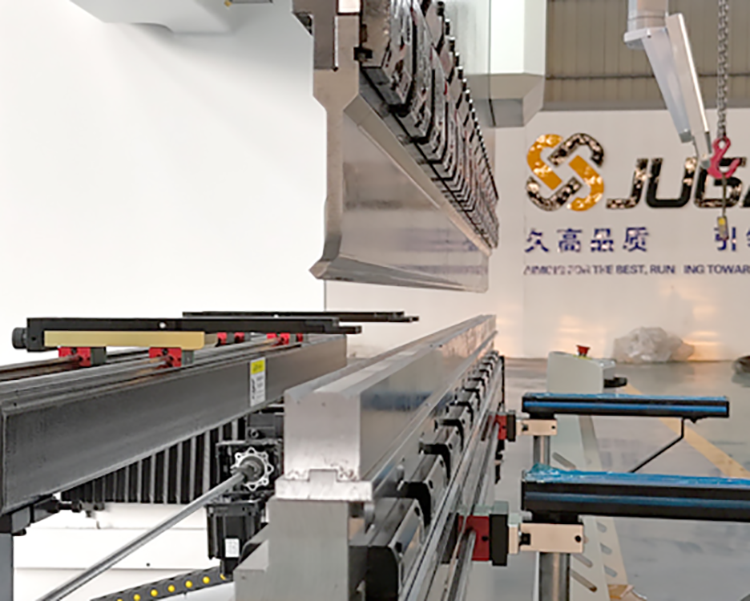

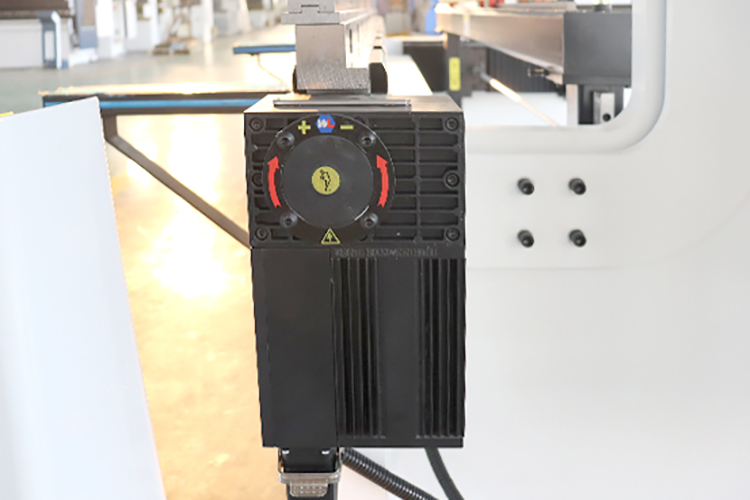

CNC Задній стопор

Головні опорні осі 4+1-осевої ЦНЧ преса-гібальника зазвичай включають Y1, Y2, X, R і допоміжну вісь для компенсації або регулювання. Ця конфігурація дозволяє обробному центру виконувати більш складні завдання гну та покращує ефективність обробки.

Швидкий зажим з одночасним вивільненням

Одночасне вивільнення швидкого зажима гарантує безпечну та швидку заміну штампів, з суворою якісною перевіркою та стандартами закупівлі сировини, що забезпечує непадіння штампа.
Виготовлено з високоякісної інструментальної сталі/високопречної сталі CrMo, максимальна навантаження може досягати 800 тонн/метр, а твердість після термічної обробки може досягати 56~60HRC.

Прес-гібальний інструмент

Матеріал штампів машини для гнучення зазвичай є високопрочним і високовязким сплавом заліза 42CrMo. Вибір проріzu штампа визначається за шириною 8 крат товщини пластини. Вони головним чином діляться на верхній і нижній штампи. Форма і розмір штампів виготовляються на замовлення в залежності від різних вимог до роботи. Загальні включають стандартну U-форму, V-форму, нижній штамп, верхній штамп тощо.
1.Стандартний U-штамп: використовується для виготовлення стандартних форм гнучення, придатний для багатьох ручних і автоматичних машин для гнучення.
2.Стандартний V-штамп: має гостріший кут і призначений для пластин, які потребують більш глибокого гнучення.
3.Нижня форма: використовується для гнучення знизу, згинається край, що використовується для формування арматури під гострим кутом.
4.Верхній штамп: використовується для формування арматури зверху, зазвичай має прямий кут і напівколами.

Багатофункціональний педальний переключник

JUGAO оновила педальний переключник до нового покоління, з дизайном одиночного переключника, передніми роликами, переключником аварійної зупинки та кнопкою повернення, все це для більш простого та розумного управління.
Багатофункціональний підлоговий переключник гинучої машини є важливим управляючим пристроєм, який дозволяє оператору досягти точного керування машини за допомогою рухів ногами при її експлуатації. Дизайн цього переключника не тільки покращує зручність операцій, але й значно підвищує безпеку роботи.

Завіса світлозахисного засвоєння

Для світлового занавісу JUGAO вибирає продукцію від добре відомих брендів, яка має ідеальну продукцію для надання ефективного розв'язку як для безпеки оператора, так і для продуктивності машин.
Використовуючи лазерний джерело світла, він може виявляти об'єкти розміром до 5 мм і дозволяє коливання. Якщо преграда потрапляє до захищеного району, машина негайно зупиняється, забезпечуючи особисту безпеку операторів гинучої машини та уникнення нещасних випадків.
