Ürün Özellikleri
1. Kesim açısı ayarlanabilir. Farklı malzemelerden metal plakaları kesmek için kullanılır. Böylece kesim kalitesi sağlanır.
2. Bıçağın dört kenarı kullanılabilir. Bu nedenle bıçak ömürü normal makinalardakinden iki kat uzundur.
3. Elektrikli bıçak açıklığı ayarı. Daha basit işlem.
4. Bıçak yukarıdaki hareketi akümülatör tarafından kontrol edilir. Gelecekteki kullanımda azot gazı eklenmesine gerek yoktur.
5. 12 mm'den büyük kalınlıktaki çelik levhaları kesme. Kesim kalitesi daha iyidir.
Teknik parametre
| Ad | Veriler | Birim | Notlar | ||
| Maksimum kesim kalınlığı | 16 | mm | |||
| Maksimum Kesim Genişliği | 4000 | mm | |||
| Boğaz derinliği | 350 | mm | |||
| Kesilen malzemenin yoğunluğu | 500 | N/mm2 | |||
| Çalışma masasının maksimum desteği | 5 | T | |||
| Kesme açısı | 1.45°-3° | ||||
| Arkaölçü maksimum vuruş mesafesi | 1000mm | ||||
| Vuruş sayısı | 22 | Per/min | |||
| Dikey sütunlar arasındaki mesafe | 4250 | mm | |||
| Bıçağın uzunluğu | 4100 | mm | |||
| Çalışma masasının yüksekliği | 950 | mm | |||
| Ana Motor | Model | Y180M-4 | |||
| Güç | 18.5 | Kw | |||
| Hız | 1400 | dk | |||
| Arka jauge motoru | Model | servo motor | B5 | ||
| Güç | 0.75 | Kw | |||
| Hız | 2000 | dk | |||
| Kıvama aralığı ayarlaması motoru | Model | Y802-6 | |||
| Güç | 0.37 | Kw | |||
| Hız | 900 | dk | |||
| Delek pompası | Model | LXPG1H-LX1/040R | |||
| Güç | 40 | L/dakika | |||
| Baskı | 31.5 | Mpa | |||
| Boyutlar | Uzunluk | 4250 | mm | ||
| Genişlik | 1780 | ||||
| Boy | 2580 | ||||
| Ağırlık | 14000 | Kg | |||

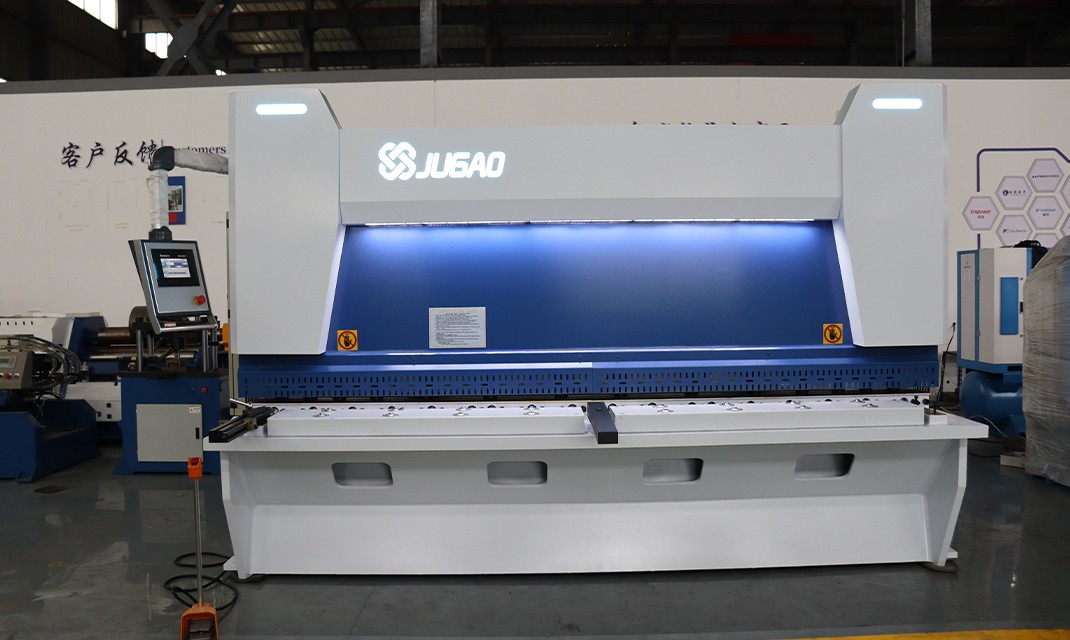

Örnek gösterisi
Aksesuar marka listesi
| Hayır | Aksesuar Adı | Model/Üretici | DİĞER | Konfigürasyon |
| 1 | CNC SİSTEMİ | ☑DELEM DAC360 | Standart | |
| 2 | Elektrikler | Almanya Schneider elektrik | Seyahat anahtarı ve Sınır anahtarı | |
| 3 | Ana Motor | Siemens Motoru | ||
| 4 | Frekans dönüştürücü | JRACDRIVE | Pozisyon kontrolü | |
| Garanti edilen kesinlik | ||||
| 5 | Pedal anahtarı | Güney Kore KACON | ||
| 6 | Akkumulatör | Ningbo | ||
| 7 | Arka ölçüm cihazı | Toplu vites doğrusal rehber rayı - Tayvan HIWIN | ||
| 8 | Hidrolik sistem | Bosch Rexroth Almanya | ||
| 9 | Yağ pompası | Rexroth | ||
| 10 | Oturum halkası | PARKER-Amerika | ||
| 11 | Yağ tüpleri bağlantısı | Kablosuz bağlantı | ||
| 12 | Ön güvenlik kılıfı | ERMAK tarafından üretilmiştir | ||
| 13 | Arka güvenlik kılıfı | ERMAK tarafından üretilmiştir | ||
| 14 | Bıçak | Bir küme üst ve alt bıçak | ||
| 15 | Baskı cihazı | ERMAK tarafından üretilmiştir | ||
| 16 | Otomatik Besleme Masası | ERMAK tarafından üretilmiştir | Opsiyonel | |
| 17 | Büyük Göğüs Boşluğu | ERMAK tarafından üretilmiştir | ||
| 18 | Otomatik yağlama sistemi | ERMAK tarafından üretilmiştir | ||
| 19 | Ön Açıölçeri | ERMAK tarafından üretilmiştir | ||
| 20 | Lazer kesim hattı | ERMAK tarafından üretilmiştir | ||
| 21 | Soğutma Sistemi | ERMAK tarafından üretilmiştir | ||
| 22 | Arka Güvenlik Sistemi | ERMAK tarafından üretilmiştir | ||
| 23 | Pneumatik destek | ERMAK tarafından üretilmiştir | ||
| 24 | Işık perde koruması | Çin | ||
| 25 | Sistem seçenekleri | E200P DA310 | ||
| 26 | Güvenlik standardı | ☑CE □CSA ☑NR-12 □OSHA | ||
YEDEK PARÇALAR VE ÖZEL ARAÇLAR
| Aksesuar | ||||
| 1 | GB801-2011 | Şuambölu M16X500 | Parça | 4 |
| 2 | GB7160-2016 | Tuş M16 | Parça | 4 |
| 3 | GB98-2015 | Hava ile çalışır araçlar | Parça | 1 |
| 4 | GB610-2014 | Elektrik kutusu anahtarı | Parça | 1 |
| 5 | GB766-2018 | Düğme kutusu güç anahtarı | Parça | 2 |
| 6 | GB568-2018 | Ayak değiştirme | Parça | 1 |
| Yedek parçalar | ||||
| 7 | GB689-2018 | O tipi sızdırmaz halka | Parça | 17 |
| Belge | ||||
| 1 | El İletişim Kitabı | Kopyala | 1 | |
| 2 | CE Sertifikası | Kopyala | 1 | |
| 3 | Paketleme listesi\/Ticari Fatura (Menşei Sertifikası) | Kopyala | 1 | |
| 4 | Denetimden Geçti | Kopyala | 1 | |
SECENEK PARÇA

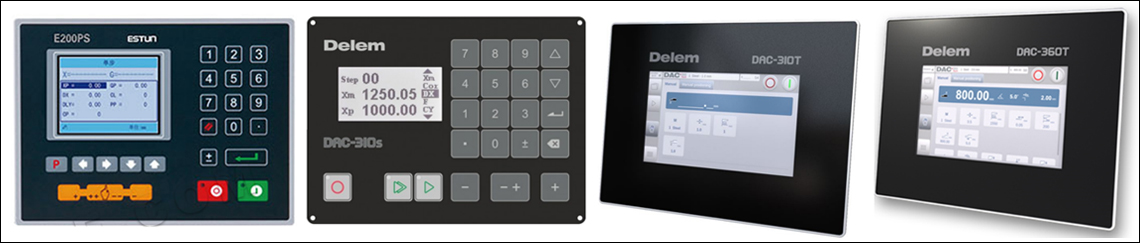

Delem DA360 Kontrolörü: https://youtu.be/1LS4YJWPRro
Kontrolcü

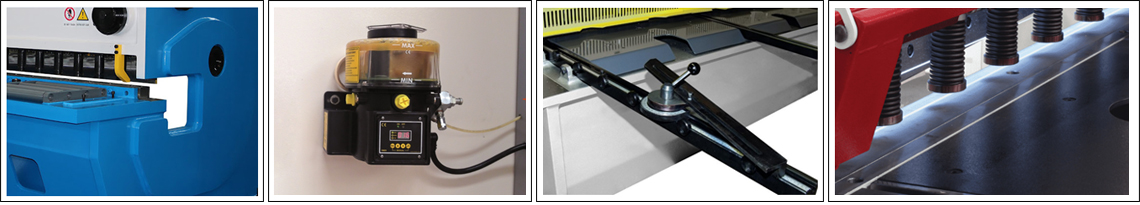

Büyük Göğüs Boşluğu Otomatik yağlama sistemi Ön Açıölçeri Lazer kesim hattı

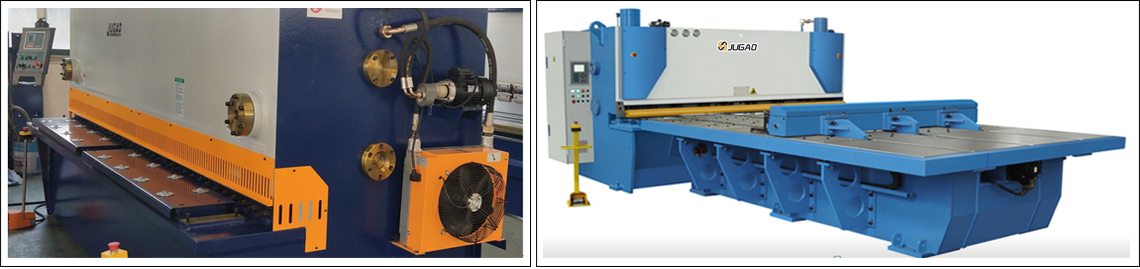

Soğutma Sistemi Otomatik Besleme Masası

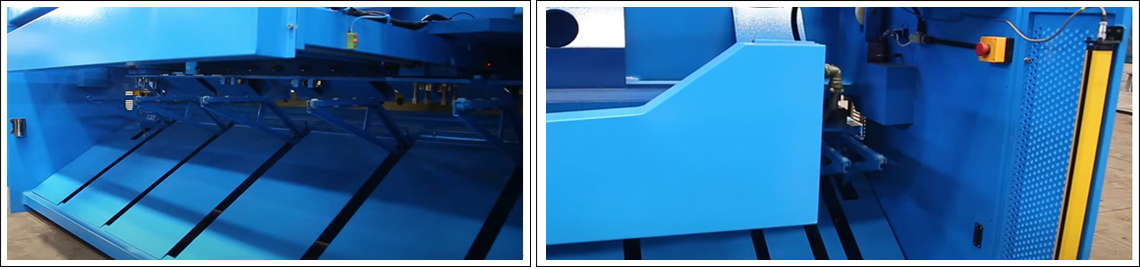

Otomatik Besleme Masası Arkasındaki Güvenlik Sistemi
