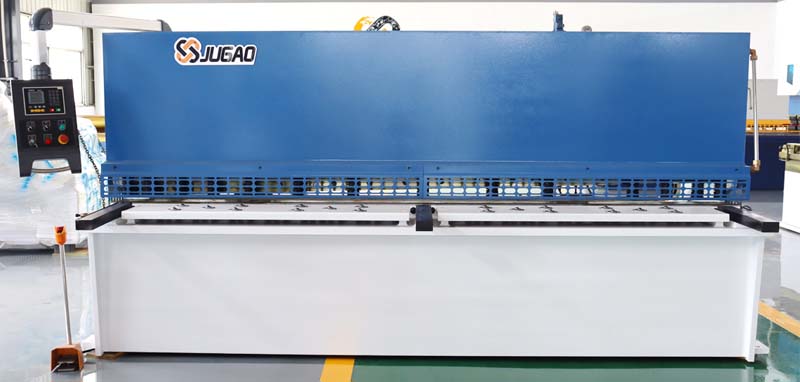

Jak zamienić ostrze maszyny krawieckiej serii QC12 (maszyny krawieckiej wahadłowej)
Jako typowe urządzenie do cięcia blach metalowych, maszyna do cięcia jest używana często i wymaga regularnego utrzymania. Nóż jest częścią najłatwiej podległą zużyciu podczas użytkowania maszyny do cięcia. Musi zostać zamieniona po zużyciu lub zarysowaniu powierzchni krawędzi cięcia. JUGAO CNC Machine przedstawia przewodnik odmontowywania i instalacji, aby pomóc w pomyślnym dokonaniu wymiany noża.

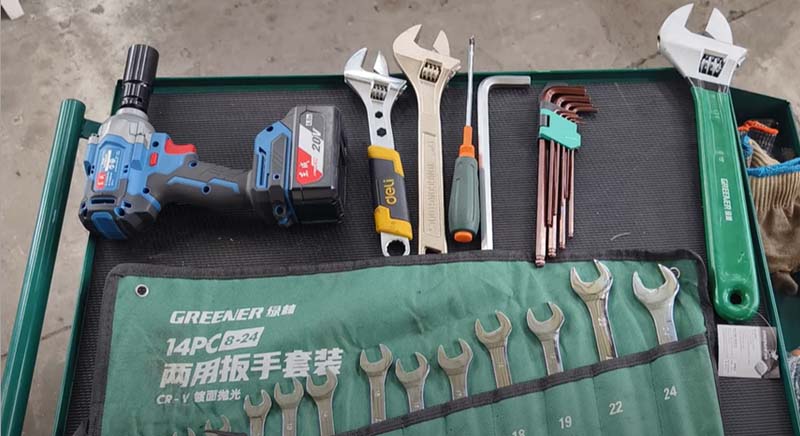

1. Przygotowanie narzędzi do demontażu
Gwintówka elektryczna (może być zastąpiona ręczną), klucz szcześniakowy i inne narzędzia powszechne
2. Miary bezpieczeństwa
Do obsługi urządzenia wymagane są dwie osoby, a podczas demontażu należy wyłączyć zasilanie urządzenia.
3. Demontaż i montaż

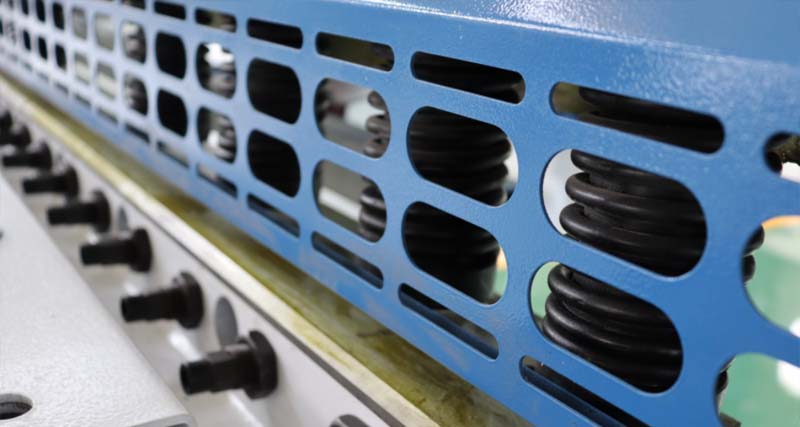

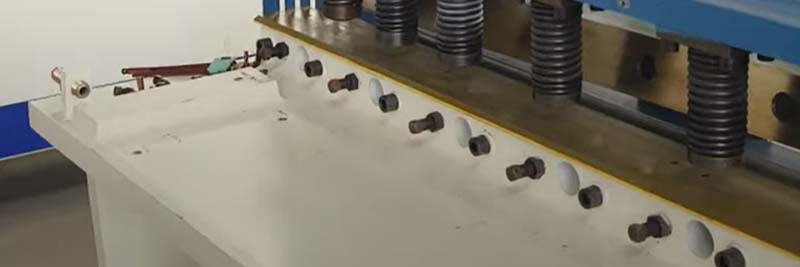

1) Zdejmij przednią poręcz.

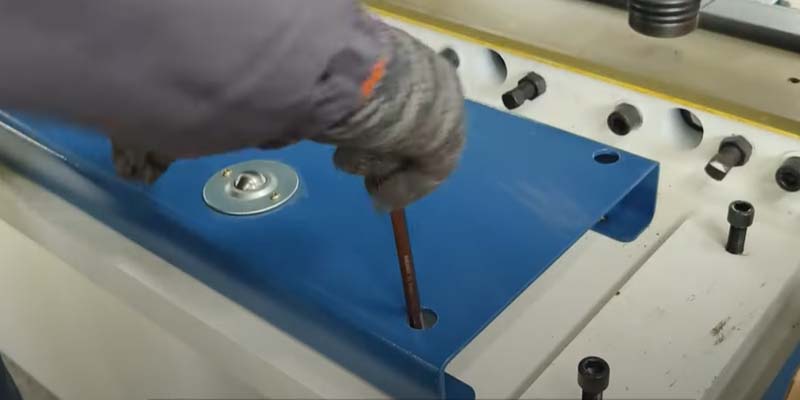

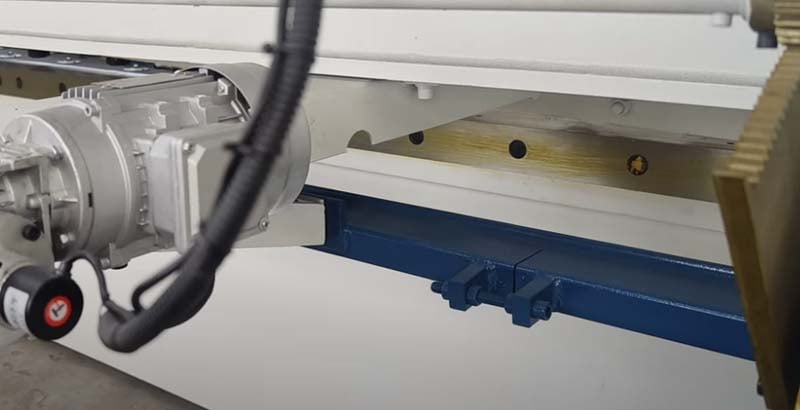

2) Zdejmij przedni pudelkowy podparcie.
3) Dostosuj oś X do maksymalnego położenia (550mm), aby ułatwić usunięcie ostrza. Wyłącz główne zasilanie po dostrojeniu do maksymalnego położenia.

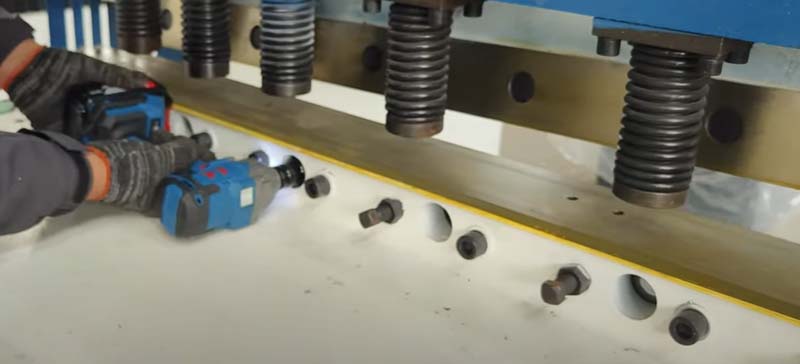

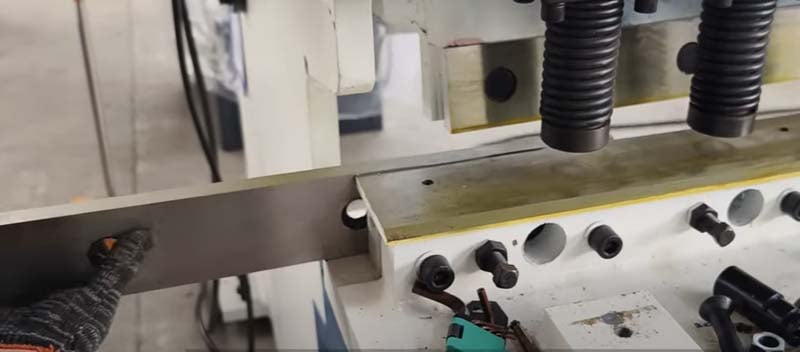

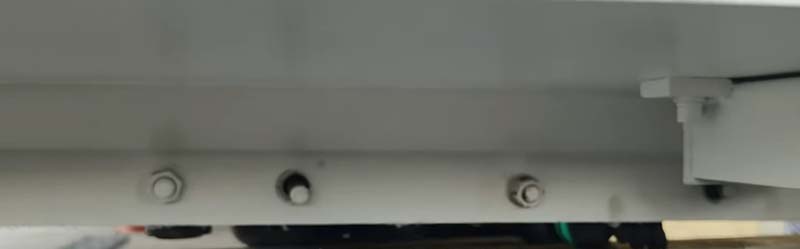

4) Usuwanie dolnego ostrza. Zdejmij śrubę mocującą ostrze i wyjmij dolne ostrze z boku lub tyłu.

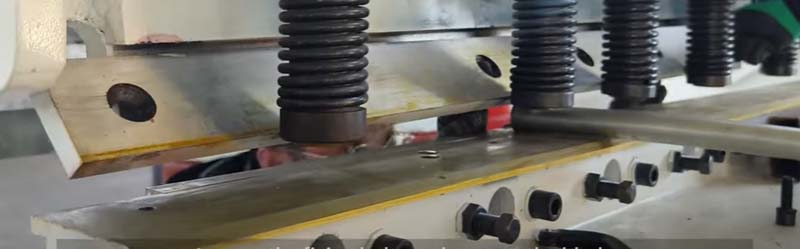

5) Montaż dolnego ostrza. Po zamianie krawędzi tnącej ostrza, ponownie je zainstaluj. Wyrównaj pozycję otworu na śrubę i zaciśnij śrubę ostrza. Zwróć uwagę na przerwę między dwoma dolnymi ostrzami. To kończy wymianę dolnego ostrza.

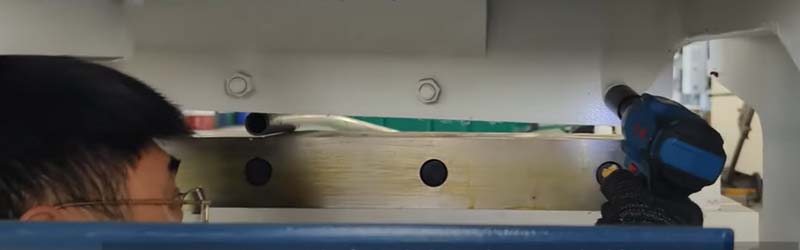

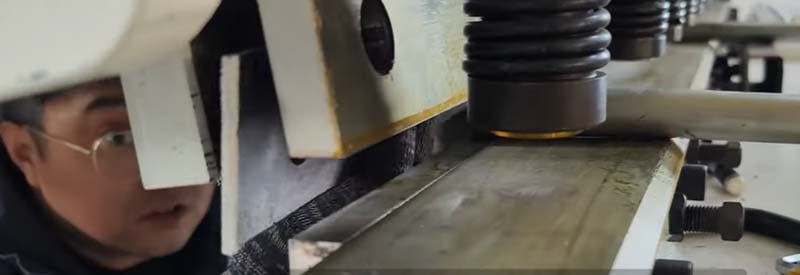

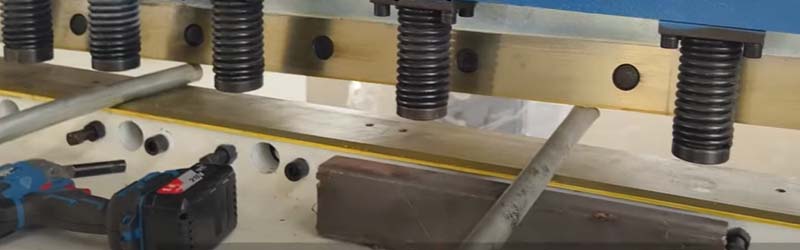

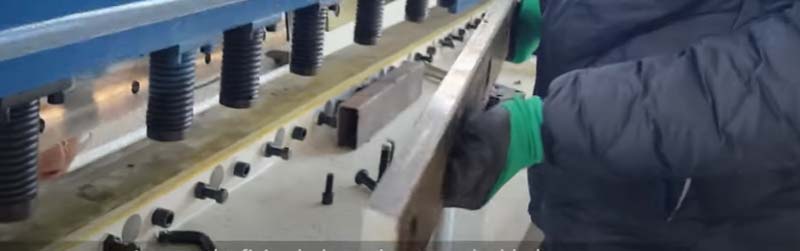

6) Zdjęcie górnego ostrza. Musisz znaleźć narzędzie do wsparcia górnego ostrza. Zalecane jest, aby operowali dwie osoby. Następnie rozluźnij śrubę zaciskową i usuń ostrze (jeśli śruba jest zablokowana przez cylindra ciśnienia i nie można jej usunąć, należy zdjąć cylindr ciśnienia). Zwróć uwagę, że na tylniej stronie górnego ostrza znajduje się amortyzator ostrza. Zwróć uwagę na położenie amortyzatora, dobrze go oznacz i nie instaluj go błędnie. Ponieważ grubość amortyzatora jest niezgodna, pamiętaj, aby nie zamieniać pozycji.

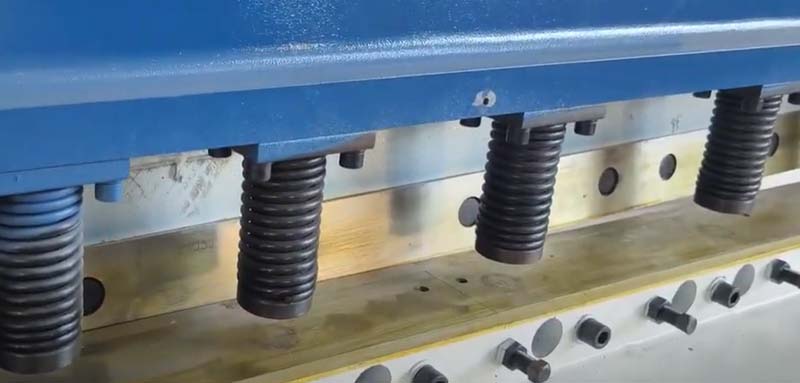

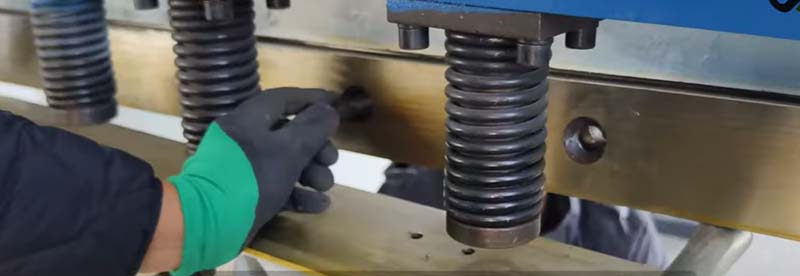

7) Montaż górnego ostrza. Po wymianie krawędzi ostrza ponownie je zainstaluj. Wyśrodkuj otwory na śruby i umieść amortyzator ostrza (upewnij się, że pozostaje w tej samej pozycji co w stanie pierwotnym). Zaciśnij śrubę ostrza. Zwróć uwagę na przerwę między dwoma górnymi ostrzami. Po montażu nie powinno być żadnej przerwy ani nierównych styków. To kończy wymianę dolnego ostrza.
Po instalacji należy dostosować jednolitość przerwy między ostriami. szczegółowo zajmiemy się tym w następnym artykule.
