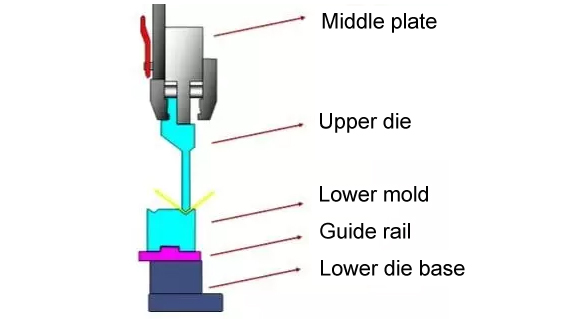

1. Išlenkimo mašinos šablonų pagrindinė struktūra

Bendrai šablonai padalijami į tarpinius platus, viršutinius šablius, apatinius šablius, vamzdžius, apatinio šablono pagrindus ir kt. Tokio tipo šablonas yra labai universalus ir gali atlikti daugiausią apdorojimo darbų.

2. Išlenkimo šablonų pasirinkimas

Apdorojant skirtingus dalis reikia naudoti skirtingus šablius. Pirmiausia turite suprasti stalo ir šablono apdorojimo parametrus, kad galėtumėte pasirinkti tarpusavyje sutapčius šablius.

Stalčio parametrai apima: žingsnį, apdorojimo galimybę, atidarymo aukštį, tarpinių plokščių tipą ir kt.;

Formos parametrai apima: viršutinės formas rūšis (atitinkanti vidurinę plokštę), slėgio tonus (didžiausias lankymo slėgis) ir kt.;

A. Apie stalčio parametrų pasirinkimą

1. Formos aukščio pasirinkimas

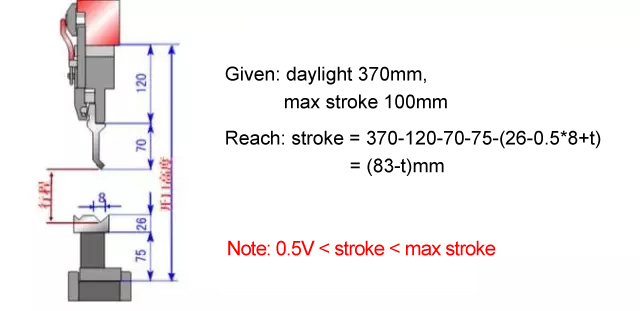

Žingsnis (mm) = atidarymo aukštis - vidurinės plokščios aukštis - viršutinės formas aukštis - apatinės formas pagrindo aukštis - (apatinės formas aukštis - 0,5V + t), kur t yra lapo storis (mm)

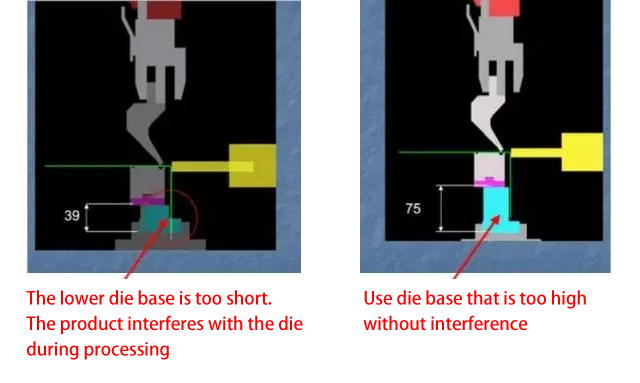

Pasirenkant apatinės formas pagrindo, turėtumėte atsižvelgti į tai, kad apatinės formas pagrindai turi kelis aukštus. Skirtingų aukščių formas pagrindai naudojami, kad atitiktų skirtingus procesus.

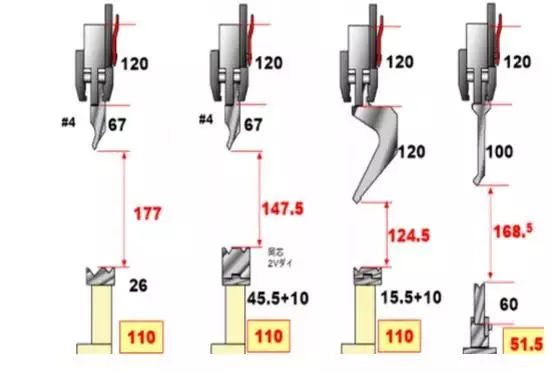

Naudojant skirtingas formas kombinacijas, galite gauti skirtingus formas kombinacijų aukštus, skirtus skirtingų dalių apdorojimui.

B: Apie formas parametrų pasirinkimą

1. Viršutinės formas užvaros forma

Viršutinės formas užvara turi 3 rūšis, kad atitiktų skirtingas vidurines plokštas

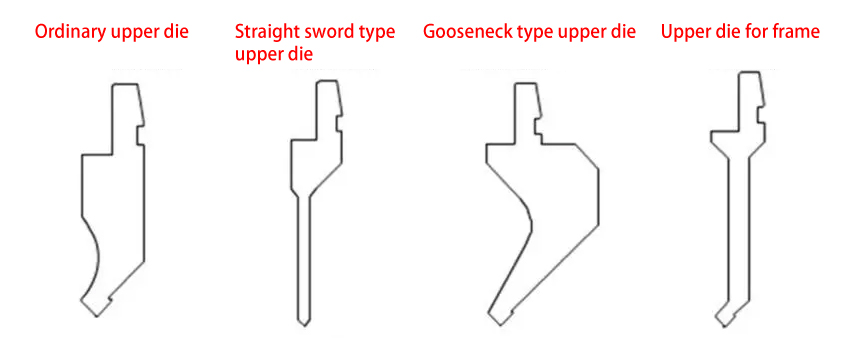

2. Viršutinio formojuvo forma

Įprasti viršutinių formojuvų standartiniai formatai apima:

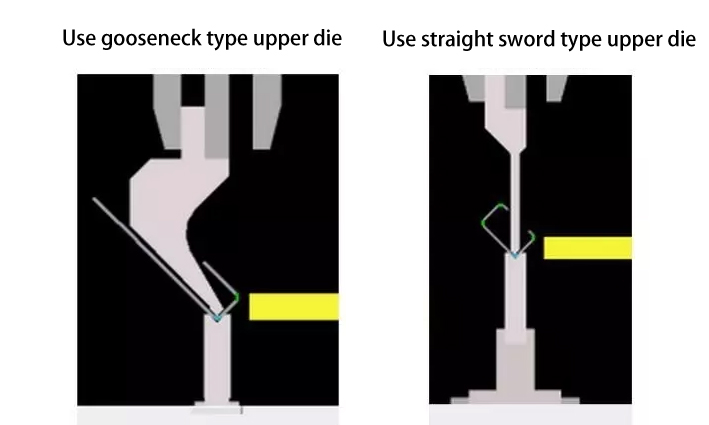

Atsižvelgiant į skirtingus lankymo poreikius, pasirenkama skirtingus perjungiamus formojuvus.

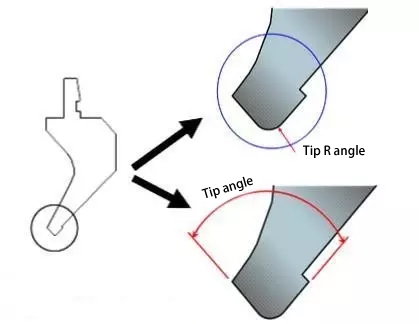

3. Viršutinio formojuvo šaknies R kampas ir šaknies kampas. Viršutinių formojuvų įprasti šaknies R kampe yra:

(1)0.2R (2)0.6R (3)0.8R (4)1.5R (5)3.0R

Pasirinkite tinkamą šaknies R: Paprastai naudojamas R0.6, kai šaknis mažesnė nei 3mm.

Standartinių viršutinių formojuvų šaknies kampai yra: 90 laipsnių, 88 laipsnių, 86 laipsnių, 60 laipsnių, 45 laipsnių, 30 laipsnių; ir kt.

Formojuvo vidinės kampų turi būti mažesnė už apdorojimo kampą. Pavyzdžiui, jei sulankome darbo dalį iki 90 laipsnių, naudojame formojuvą su 88 laipsnių vidiniu kampu.

4. Apatinis formojuvo tipas

Bendros, apatinis formojuvas dažniausiai padalijamas į vienintelį V ir dvisluoksnį V. Tarp šių dviejų tipų yra segmentuoti ir visiškai ilgo tipo. Skirtingi formojuvo tipai tinka skirtingiems apdorojimo poreikiams.

Bendrosios kalbos, vienvaikščiai peilio formos pramogtiniai yra daugiau nei dvivakarčio peilio formos, ir padalintos formos yra daugiau nei visojo skylio formos. Mūsų įmonė bendrai naudoja dvivakarčius ir trivakarčius apatinius pelius.

5. Apatinio peilio V formos plotis ir V smailumas

Apatinio peilio V linkmenų pasirinkimo santykis su medžiu

stebuklis (T):

V-formos kampas apatinėje formoje yra tas pats, kaip ir viršutinėje formoje.
