Produkto savybės
EP serijos mažas elektrinis spaudinys yra mašina, sudaryta iš dviejų servoelektrinės varomų sistemų, kurių kiekviena vedą sunkią rankšnį, kad judėtų slankiklis ir vėliau judėtų viršutiniuoju formavimo elementu ant slankiklio, kuris taip pat veikia į apatinį formavimo elementą ant darbo stalo, lankstant metališką plokštę pagal reikalaujamą formą ir dydį.
Servo elektros slankstas sudarytas iš servo variklio, šraubinio perduotinio įrenginio, rėmučių, klystonio, fiksacijos formos, galvos, išvaizdos ir valdymo sistemos. Akivaizdu, kad servo elektros slankstas palyginti su tradiciniu hidraulinio tipo slankstu neįgauna hidraulinės sistemos, dėl ko padidėja transliavimo efektyvumas ir mažiau yra veiksnių, paveikiančių tikslumą; Jis taip pat sumažina naftos atliekų, kurias generuoja hidraulinių sistemų, sukimus, todėl jis yra ekologiškesnis; Servo visiškai elektinis slankstas gali turėti jėgos išėjimą kaip servo sistemą, kuri reguliuoja išėjimą pagal apkrovos pokyčius darbo metu, kas bus energingiau.
Mini elektros slankstas automatiškai išveda tinkamą elektros energiją pagal darbo sąlygas, todėl ypač taupomas energijos. aplinkosaugus ir aplinkos apsauga: nereikia naudoti ir keisti hidraulinių slankstų aliejus, dėl ko jis nekenksmingas aplinkai dėl netinkamo hidraulinio aliejaus.
Produkto taikymo scenarijai
Įrenginys plačiai naudojamas lapo metalo, busbar ir gaminių pramonėse ir turi tam tikrų privalumų mažose serijose ir pavyzdžių gamyboje.
Techniniai parametrai
Vieno slankstelio serija
| Modelis | Slankstymo galia (T) | Apdorojimo ilgis (mm) | Išlinkimo eiga (mm) | Požymių eiga (mm) | Ašių skaičius | Variklio galia (KW) | Greitas grįžimas (mm/s) | Darbo greitis (mm/s) | Atvirumas aukščiau (mm) | Galo gylis (mm) | Stulpelių tarpas (mm) |
| EP03-02 | 3 | 230 | 120 | 150 | 2 | 2 | 200 | <30 | 420 | - | 250 |
| EP06-04 | 6 | 400 | 120 | 150 | 2 | 3 | 200 | <30 | 420 | 150 | 370 |
| EP12-06 | 12 | 600 | 120 | 150 | 2 | 5.5 | 200 | <30 | 420 | 150 | 520 |
| EP18-08 | 18 | 800 | 120 | 250 | 3 | 7.5 | 200 | <30 | 420 | 250 | 770 |
Dviejų cilinderių serija
| Modelis | Pripildymo galia(T) | Apdorojimo ilgis(mm) | Lankinimo eiga(mm) | Grįžtamasis matuotis (mm) | Ašių skaičius | Variklio galia (KW) | Greitas grįžimas (mm/s) | Darbo greitis (mm/s) | Atvirumas aukščiau (mm) | Galo gylis (mm) | Stulpelio tarpas (mm) |
| EP12-06 | 12 | 600 | 120 | 150 | 3 | 8 | 200 | <30 | 420 | 150 | 520 |
| EP20-10 | 20 | 1050 | 120 | 300 | 4 | 11 | 200 | <30 | 430 | 250 | 930 |
| EP30-12 | 30 | 1250 | 150 | 500 | 4 | 13 | 300 | <30 | 470 | 250 | 1150 |
| EP35-12 | 35 | 1250 | 150 | 500 | 6 | 13 | 200 | <20 | 470 | 250 | 1150 |
| EP40-13 | 40 | 1300 | 150 | 500 | 6 | 15 | 200 | <20 | 470 | 300 | 1200 |
| EP40-16 | 40 | 1600 | 150 | 500 | 6 | 15 | 200 | <20 | 470 | 300 | 1400 |
| EP50-20 | 50 | 1600 | 150 | 500 | 7 | 30 | 250 | <20 | 530 | 350 | 1400 |
| EP60-25 | 60 | 2500 | 150 | 500 | 7 | 30 | 200 | <20 | 530 | 350 | 2300 |
Pagrindiniai techniniai rodikliai ir funkcijos

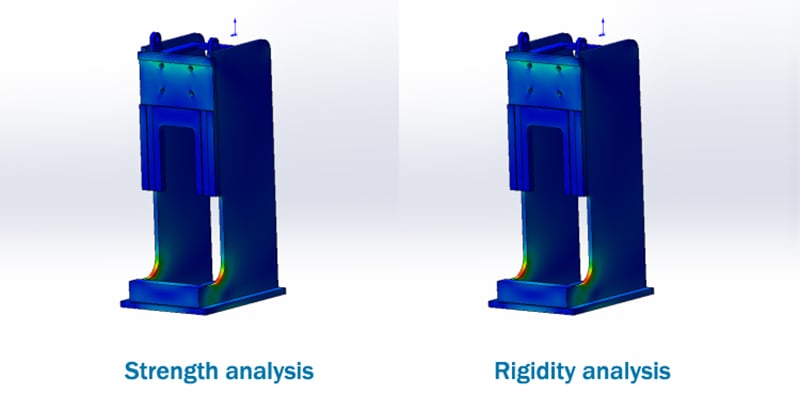

baigtinių elementų analizės aukštos įtemptumo dizainas
Pagal baigtinių elementų analizę yra įvertintas deformavimas ir saugumo koeficientas pagrindinių stalo varomųjų dalių, kad užtikrintų aukštąją įtemptumo reikalavimus ir ilgalaikį naudojimą.
2. ECO-10ES CNC sistema
ECO-10ES CNC sistema pagrįsta visais elektromechaniniais varomaisiais lankymo stalo sektoriumi. Tai yra aukščiausio lygio CNC sistema, kuri atitinka rinkos poreikius. Ji turi galingas funkcijas, daug įstatytų išteklių ir yra saugi, efektyvi, energijos taupanti ir ekologiška produkta.
CNC sistemos produktų savybės
Patikima veikimo
CNC sistema ECO-10ES remiasi aukščiausio lygio CNC sistemos kūrimo platforma bei moderniaisiais metalinės plokščios lankymo specialiomis algoritmų ir judesio valdymo algoritmų. Pagrindinė plokštė naudoja pramoninio lygio čipus. CNC sistema praejo EMC elektromagnetinio suderinamumo patikrinimą ir aukštos ir žemos temperatūros aplinkos pritaikomumo testavimą.
Aukštos greičio ir aukštos tikslumo valdymas
CNC sistema naudoja aukštąjį greitį didinančius ir mažinančius algoritmus bei trajektorijos peržiūros algoritmus. Prieš lankinimą, CNC sistema ankstyviai planuoja judėjimo trajektoriją atsižvelgiant į lankinimo greičio ir vektoriaus charakteristikas. Greitai didinant ir mažinant greitį, ji užtikrina gera lankinimo tikslumą ir minkštą judesio charakteristiką, integruojant efektyviai aukštą spektrą ir aukštą tikslumą!
Aukštas greitis: Y ašies maksimalus greitas judėjimas yra 200mm/s, o maksimalus darbo greitis yra 30mm/s.
Aukštas tikslumas: Pakartotinis pozicionavimo tikslumas yra ±0,01mm.
Apdorojimo sutapatumas: Išvengiamas riebalų temperatūros pokyčių poveikis lankomų darinių sutapatumui.
3. Išmokyti. Energijos taupymas ir aplinkos apsauga
CNC sistema ECO-10ES pagrindiniu būdu yra skirta visiems elektromotoriniams servų CNC lankymo staliams, kuri ypač taupi energiją ir yra žalia ir aplinkosauginga.

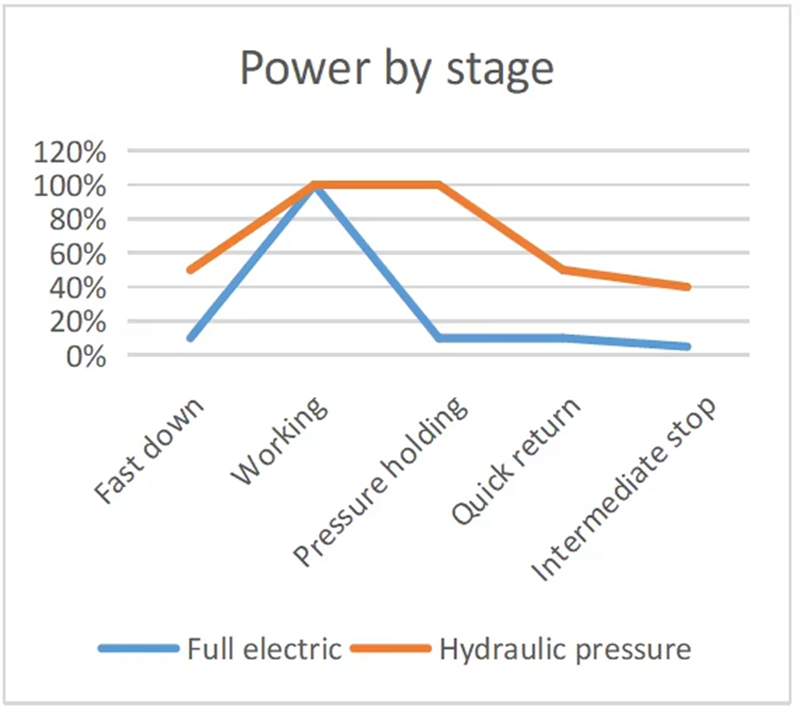

Ypatingai energijos taupantis: skirtumas tarp elektros sukurimo su visais serva lankstymo mašinomis ir elektro-hidraulinėmis servo lankstymo mašinomis yra panašus į skirtumą tarp kintamo dažnio oro kondicionatorių ir paprastųjų oro kondicionatorių. Visiškai elektriniai servo lankstymo automobiliai pagal darbo sąlygas automatiškai išveda tinkamą jėgą ir elektros energiją, todėl jie ypač tausojasi energiją.
Žali ir aplinkai draugiška: nereikia naudoti ir keisti hidraulinių aliejio, tai nutraukia teršalų dėl atliekų hidraulinių aliejio aplinkai.
4. Variklio galingumo dėžutė
Variklio galingumo dėžutė gali transliuoti lankstymo slaptį, naudoja sunkiojo našumo globulinius šrautus ir importuotus smūgius, super ilgo gyvenimo dizainas, uždariusi apsauga, kad būtini komponentai nebūtų paveikti išorinio drabužio dėve.
Pagrindiniai techniniai rodikliai ir funkcijos:
Inovacinis įrankių apkrovos stebėjimas užtikrina įrankių saugumą;
Penkiųjų žiedų dotanas, aukšta patikimumo lygmuo, tarnavimo trukmė daugiau nei 10 milijonų kartų, paprastas ir greitas operacijų procesas;
Automatinis lapo lankstumo slėgio skaičiavimo funkcija, viršijus riboto slėgio diapazoną, yra signalizavimo pranešimai;
„Tiesioginis“ nutolisio pozicijos skaičiavimo funkcija: Pagal lapo dydžius ir plastinę deformaciją, nutolisio pozicija tiesiogiai skaičiuojama pagal neutraliąją sluoksnį;
Nuolatinio lankstumo funkcija;
Formų parametrų biblioteka: Kūriame formų parametrų biblioteką klientams, kad jie galėtų greitai iškviesti parametrus lapo lankstymui;
