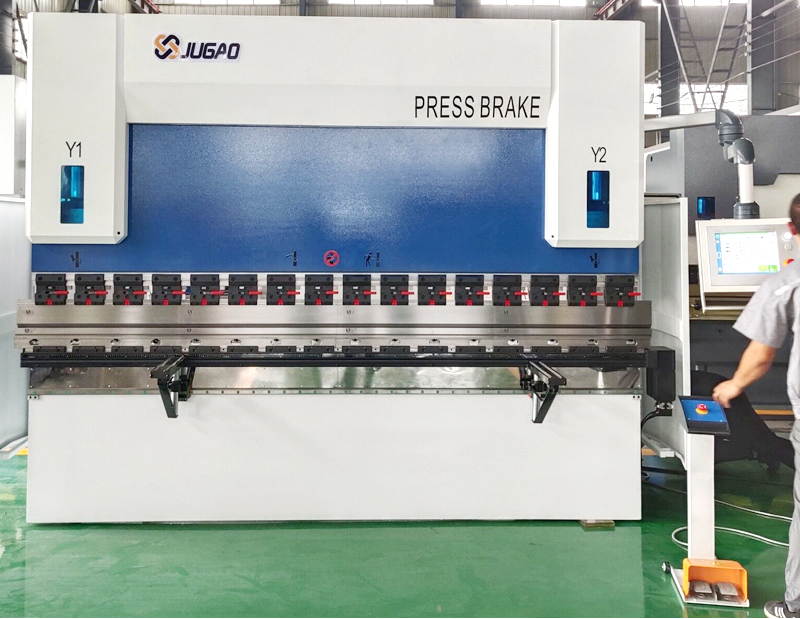

CNC 벤딩 머신의 벤딩 각도 계산은 일반적으로 재료 유형, 판 두께, 벤딩 반경 및 벤딩 계수 등 여러 요인을 포함합니다. 다른 벤딩 각도와 재료 유형은 서로 다른 계산 방법과 계수를 필요로 합니다. 다음은 다양한 재료 유형에 대한 벤딩 각도를 계산하는 방법입니다:

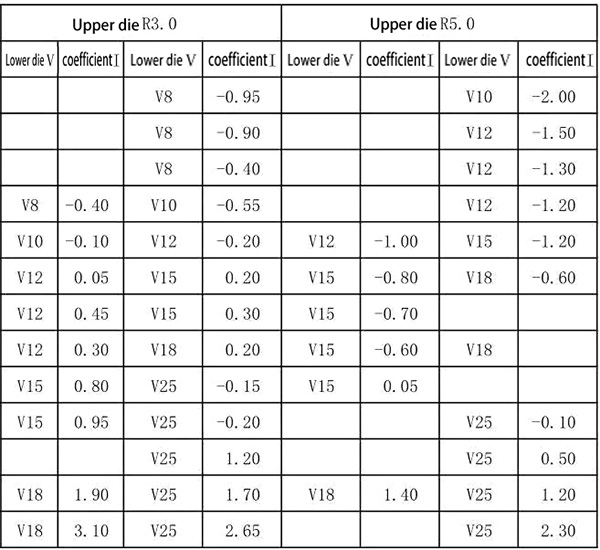

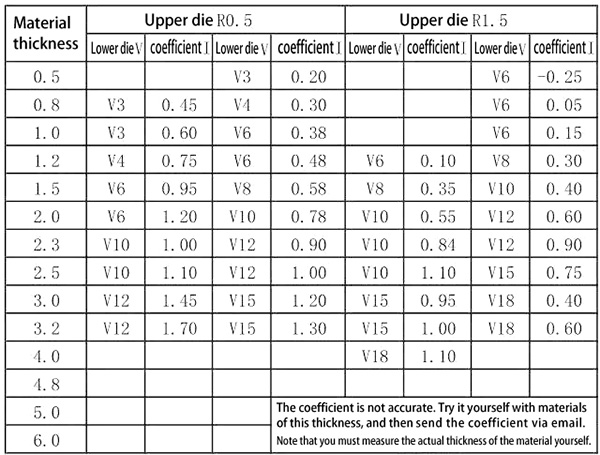

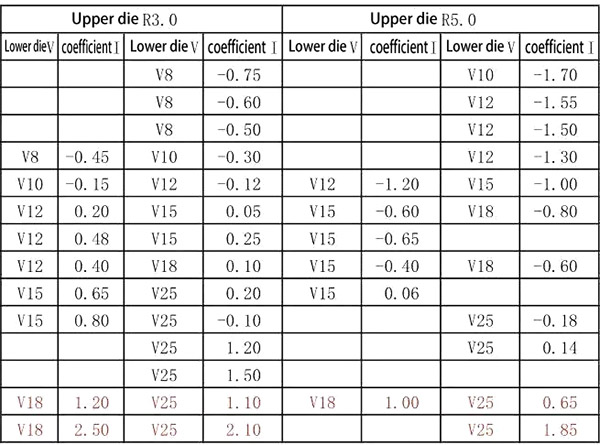

1. 철 판 구부리기: 90도로 구부릴 때 일반적으로 사용하는 상부 금형 R은 0.5, 하부 금형 V는 5T이고, 구부림 계수는 0.4T입니다. 확장 크기를 계산하는 공식은 L1+L2-2T+계수입니다.

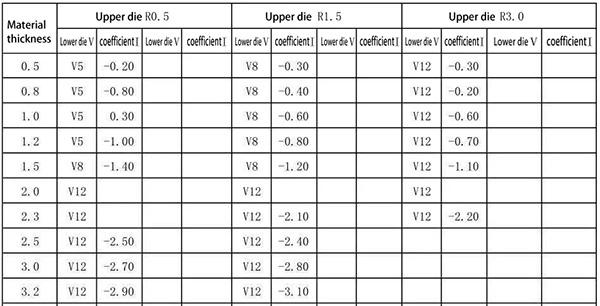

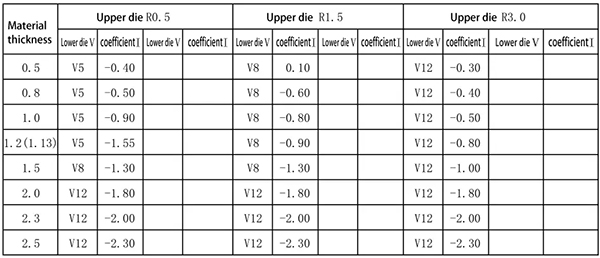

2. 철 판의 60도 구부리기 (심입형 금형 사용)

확장 크기=L1+L2+계수

3. 철 판의 30도 구부리기 (심입형 금형 사용)

확장 크기=L1+L2+계수

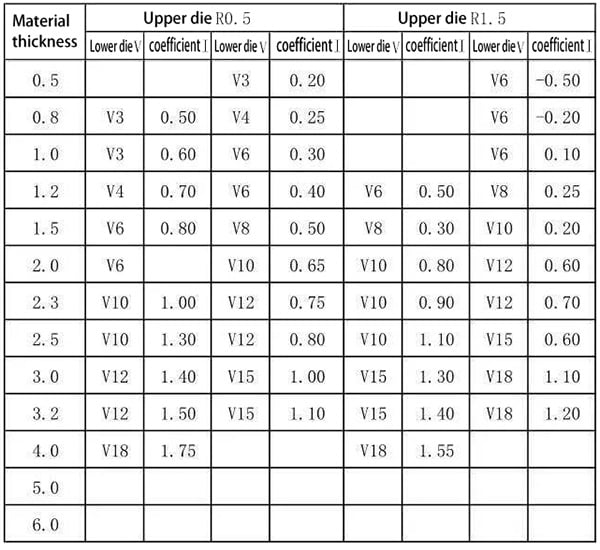

4. 알루미늄 판의 90도 구부리기: 일반적인 구부림 상부 금형 R0.5, 하부 금형 V=5T, 구부림 계수 0.4T, V홈 선택 V=5T+R (R>0.5)

확장 크기=L1+L2-2T+계수

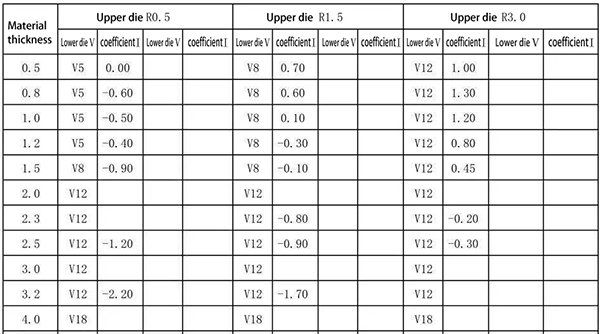

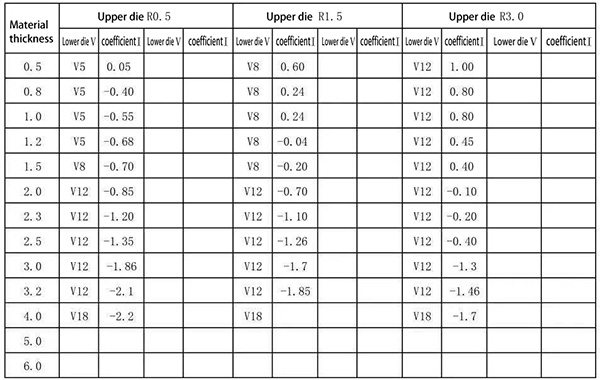

5. 알루미늄 판의 60도 구부리기 (심입형 금형 사용)

확장 크기=L1+L2+계수

6. 알루미늄 판의 30도 구부리기 (심입형 금형 사용)

확장 크기=L1+L2+계수

7. 데드 엣지 계수 (먼저 심입형 금형을 사용해 작은 각도를 만들고, 그 후 평탄화 금형을 사용해 데드 엣지를 누릅니다)

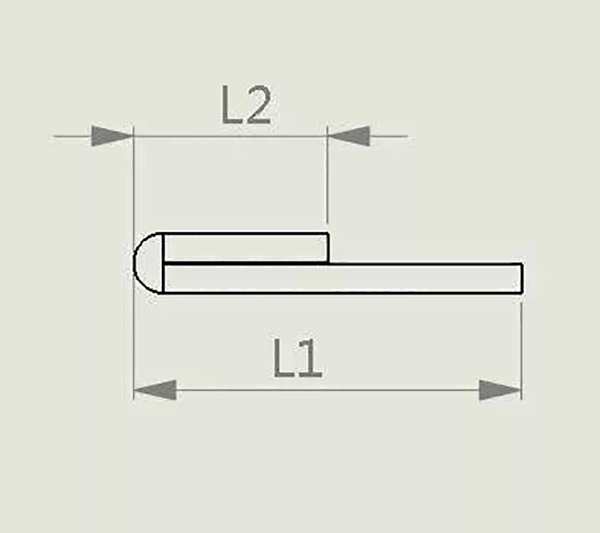

위: 확장 크기 = L1+L2-0.55T

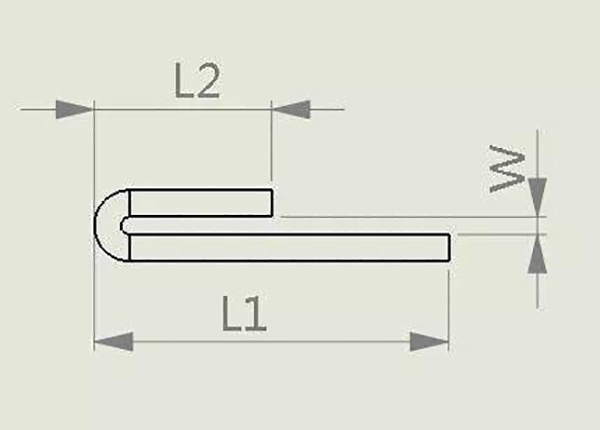

위: 확장된 크기 = L1+L2-0.55T+0.7W (W≤T)

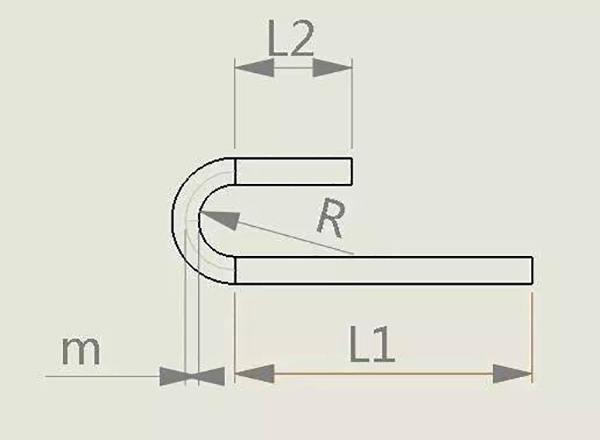

위: 확장된 크기 = L1+L2+3.14* (R+m) (2R>T)

T≤2.0,m=0.4T;

2.0

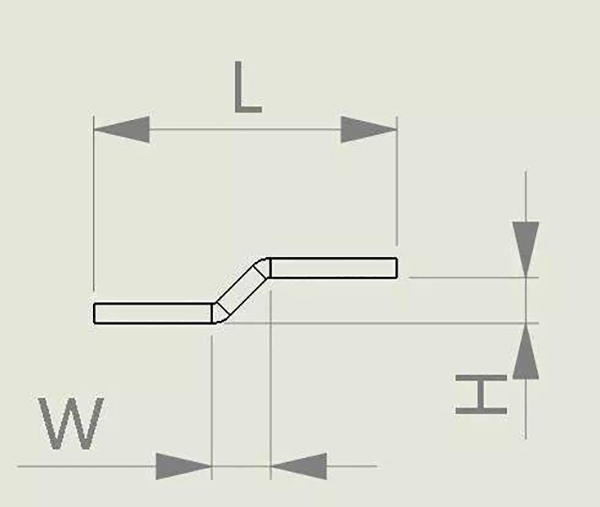

8. 압력 단계 차이 계수

A. W ≥ 2T일 때: 팽창은 두 개의 단일 접힘으로 계산됩니다;

B. W<2T 그리고 H≥2T일 때: 팽창은 두 개의 단일 접힘으로 계산됩니다;

C. W<2T, H<2T일 때: 팽창 크기 = L+(H-T)*0.7;

D. W<2T, H=T일 때: 확장된 크기 = L+0.15T;

또한, 구부림 각도의 계산에는 재료의 중립층 위치와 변형 정도 간의 관계가 포함됩니다. 실제 작업에서는 특정 재료, 판 두께 및 요구되는 구부림 각도에 따라 적절한 계산 공식과 계수를 선택하는 것이 매우 중요합니다.
