새로운 부품을 구부릴 때마다 항상 생각해야 합니다: "이걸 구부리기 위해 충분한 톤수를 가지고 있는가?" 시트 금속을 구부리는 것은 금속의 분자 구조를 교란하는 것입니다. 적어도 "플라스틱 변형"을 달성하기 위해 충분한 전력이 제공되어야 합니다. 탄성 변형과는 달리, 이 유형의 변형은 분자 구조가 바뀌기 때문에 되돌릴 수 없습니다. 우리의 구부림 솔루션 계산기는 금속을 플라스틱 변형으로 구부리기 위해 필요한 톤수를 계산할 때 큰 도움이 될 수 있습니다.

"플라스틱 변형"과 "탄성 변형"

탄성 변형(ED)은 재료가 원래 모양으로 돌아갈 수 있도록 하지만, 가소성 변형(PD)은 우리의 재료 섬유 일부가 구조를 변경하여 재료가 완전히 원래 모양으로 돌아가지 않는다는 것을 의미합니다. PD는 기본적으로 프레스 브레이크에서 굽힘을 할 때 달성하고자 하는 것입니다. 맨눈으로 PD가 이루어졌는지 판단하기 어려울 때가 있습니다.

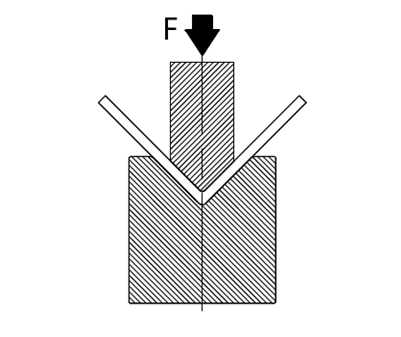

굽힘 기계에 필요한 톤수 비율

재료를 굽히기 위해 필요한 톤수를 계산할 때, A: 톤수 비율(톤/피트 또는 톤/미터). B: 굽힌 금속 판의 길이.

간단한 예시:

우리는 1.5미터 길이의 1/4 밀드 스틸을 굽혀야 합니다.

우리는 50mm(약 2)의 V 개구부를 사용하겠습니다.

우리는 85톤을 적용할 것입니다... 이는 약 56톤/미터를 의미합니다.

이 비율은 실제로 재료를 굽힐 수 있지만, 다음을 고려해 보겠습니다:

Q) 길이를 3미터로 바꾸면 어떻게 될까요?

A) 만약 우리가 계속해서 85톤을 적용하면 약 28톤/미터를 적용하게 되므로, 재료는 굽히지 않을 것입니다.

Q) 길이를 0.5 미터로 변경하면 어떻게 되나요?

A) 만약 우리가 계속해서 85톤을 적용한다면, 약 170톤/미터의 힘을 가하게 되어 도구와 프레스 브레이크가 손상될 가능성이 있습니다.

하지만 우리는 어떻게 필요한 톤/미터 비율을 결정합니까?

수학과 공학은 우리가 최대 하중(또는 톤nage)을 찾기 위해 사용할 수 있는 방정식을 제공했습니다.

공식

톤nage = (65X 판 두께 X 판 두께 X 판 길이) / V 자형 너비

1. 판 두께: 판의 두꺼울수록 더 많은 톤nage이 필요합니다.

2. 판 길이: 판의 길이가 길수록 더 많은 톤nage이 필요합니다.

3. V-그루브의 너비: 일반적으로 판 두께의 8-10배입니다. V-그루브가 클수록 필요한 톤nage은 작아지지만, 구부러진 작업물의 R 각도는 커집니다. 반대로, V-그루브가 작을수록 필요한 톤nage은 증가하지만, 구부러진 작업물의 R 각도는 작아집니다.

4. 65: 굽힘 계수. 이 계수는 500N/mm²의 표준 탄소 판재 강도를 기반으로 계산됩니다.

예시:

2mm 두께와 2500mm 길이의 일반적인 탄소 판재를 예로 들어보겠습니다.

톤수=(65 x 2 x 2 x 2.5)/(2 x 8)=40.6톤.

40톤/2500의 굽힘 기계를 선택하여 가공할 수 있습니다.
