Controller
Personalizza il Controller per la tua Pressa a Freddo

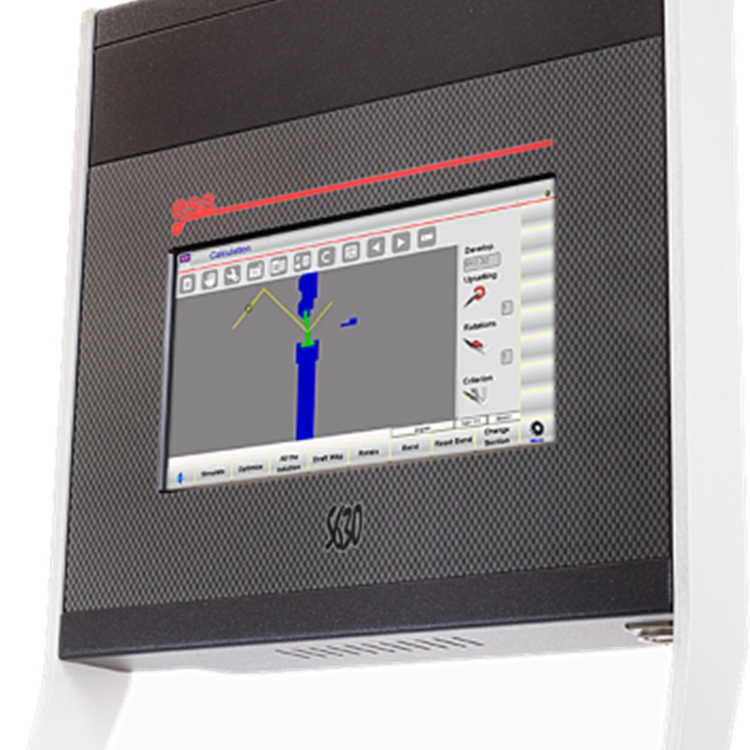

Controller ESA S630
Il potente ESA 630 offre un editor interattivo 2D e un display su uno schermo touch da 10" facile da usare, che rende il controllo del tuo freno a pieghe un gioco da ragazzi. È il nostro controller a schermo tattile di base standard ed è adatto per la piegatura semplice in produzione su scala piccola o grande. Gestisce fino a cinque assi in qualsiasi combinazione, incluso freni a pieghe meccanici e idraulici convenzionali, freni a pieghe idraulici sincronizzati, freni a pieghe idraulici a singolo cilindro controllato da servo, freni a pieghe azionati elettricamente, freni a pieghe tandem e altro. In standard ottieni una licenza di software offline che ti consente di programmare e ottimizzare i lavori dall'ufficio senza disturbare la produzione.
Struttura del telaio della frese
1. Il telaio della macchina è realizzato in una struttura saldata in acciaio attraverso l'analisi agli elementi finiti e il design ottimale, caratterizzata da alta rigidezza e resistenza.
2. Lo stress di saldatura viene eliminato dopo il trattamento di normalizzazione per le parti saldate nella fornace elettrica, il che può evitare la deformazione del telaio in futuro. La ghigliottatura rimuove la ruggine dalle parti saldate e l'imprimitura antiruggine viene applicata alle parti della struttura saldata.
3. Processi di trattamento termico: i telai in acciaio delle frese JUGAO e delle macchine per taglio laser subiscono un tempraggio a oltre 600⁰ per alleviare lo stress e sono costruiti per durare anni di utilizzo intensivo senza deformarsi.
Bancarella di compensazione meccanica (asse V)
Viene adottata una compensazione della flessione meccanica con alta precisione CNC. Poiché ci sono molti punti di compensazione, la pressa piegatrice può realizzare una compensazione lineare durante la piegatura del pezzo operativo, migliorando l'effetto di piegatura del pezzo. Ha le caratteristiche di manutenzione non richiesta e compensazione più precisa.
Regolo a griglia ad alta precisione
Gli assi Y1, Y2 sono due assi CNC indipendenti di due cilindri idraulici. La scala lineare misurerà la distanza tra il punzone e il banco di lavoro. I suoi dati verranno restituiti al controllo, e dopo il calcolo in ciclo chiuso vengono emessi i segnali dei valvole servo S1 e S2 per controllare il flusso di uscita di due valvole servo.
Viene utilizzato un regolo a grating ad alta precisione come sensore di spostamento, che viene installato sulla piastra a C per rilevare la posizione del cilindro idraulico. La precisione del feedback è elevata fino a 0,001 mm, il che consente un miglior controllo dell'angolo di piegatura.
Regolatore CNC

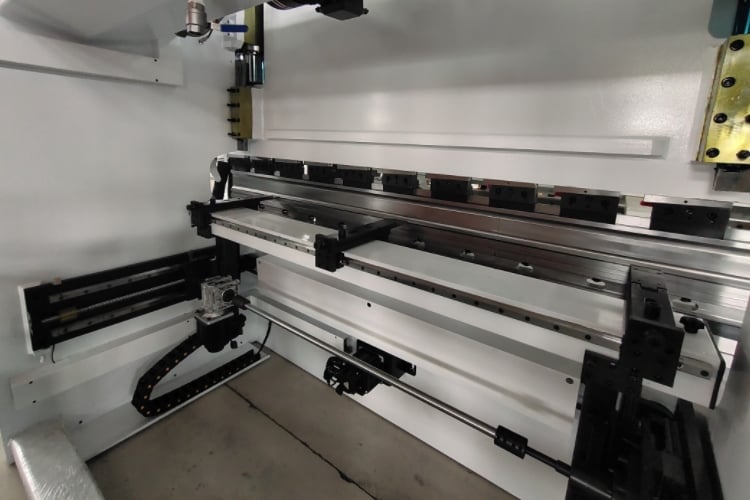

Gli assi principali di supporto di una macchina piegatrice CNC 4+1 assi includono solitamente Y1, Y2, X, R e un asse ausiliario per compensazione o regolazione. Questa configurazione consente alla macchina utensile di gestire compiti di piegatura più complessi e migliora l'efficienza del processo.
Morsetto rapido con rilascio a un tocco
Il morsetto rapido con rilascio a un tocco garantisce il cambio sicuro e veloce dei punzoni, con rigorosi requisiti di qualità e standard di acquisto dei materiali grezzi, il che impedisce ai punzoni di cadere.
Realizzato in acciaio strumentale di alta qualità/acciaio legato al CrMo ad alta resistenza, la capacità di carico massima può raggiungere 800 tonnellate/metro, e la durezza dopo il trattamento termico può arrivare a 56~60HRC.
Interruttore pedale multifunzione
JUGAO ha aggiornato l'interruttore a pedale a una nuova generazione, con un design a singolo interruttore, rotelle anteriori, interruttore di emergenza e pulsante di ritorno, tutto per un funzionamento più facile e intelligente.
L'interruttore multifunzione a pedale della macchina piegatrice è un dispositivo di controllo importante, che consente all'operatore di ottenere un controllo preciso della macchina tramite movimenti del piede durante l'operazione della macchina piegatrice. La progettazione di questo interruttore non solo migliora la comodità dell'operazione, ma aumenta anche in modo significativo la sicurezza dell'operazione.
Barriera Luminosa di Sicurezza
La tendina luminosa scelta da JUGAO è di marchi noti, con prestazioni perfette che offrono una soluzione altamente efficace per la sicurezza dell'operatore e la produttività della macchina.
Utilizzando una sorgente di luce laser, può rilevare oggetti piccoli come 5 mm e consentire deviazioni dovute a vibrazioni. Non appena un ostacolo entra nell'area protetta, la macchina si ferma immediatamente, proteggendo la sicurezza personale degli operatori delle macchine piegatrici e evitando incidenti.
