चादर धातु प्रसंस्करण के लिए सामान्य छेदन उपकरण के रूप में, छेदन यंत्र का उपयोग अक्सर किया जाता है और इसे नियमित रूप से खराबी की जाँच की जरूरत होती है। छेदन यंत्र के उपयोग के दौरान चाकू सबसे अधिक पहनने योग्य हिस्सा है। इसके कटिंग धार की सतह पहन या टूटने के बाद इसे बदलने की आवश्यकता होती है। JUGAO CNC Machine वितरण विघटन और स्थापना गाइड पेश करता है ताकि आप चाकू के प्रतिस्थापन को सफलतापूर्वक पूरा कर सकें।

1. विघटन के लिए उपकरणों की तैयारी

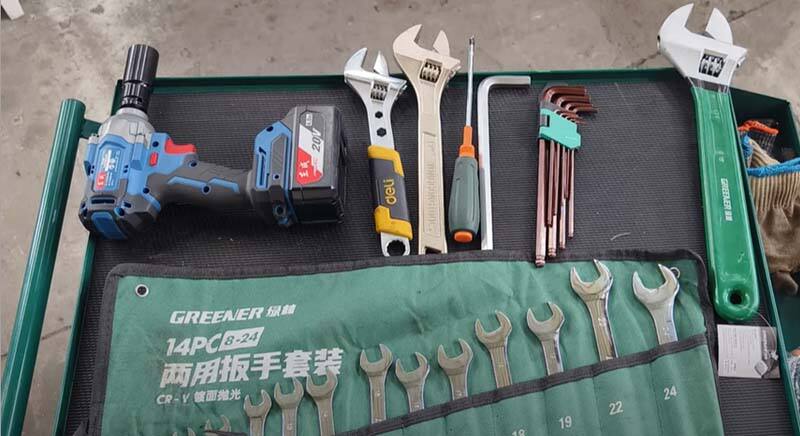

इलेक्ट्रिक ब्रांच (हाथ से किए गए उपकरणों से प्रतिस्थापित किया जा सकता है), षट्भुज ब्रांच और अन्य सामान्य उपकरण

2. सुरक्षा उपाय

दो व्यक्ति यंत्र को संचालित करने के लिए आवश्यक हैं, और विघटन के दौरान यंत्र की बिजली बंद करनी चाहिए।

3. विघटन और स्थापना

1) सामने की सुरक्षा बाड़ हटाएं।

2) सामने का सहारा बॉक्स हटाएं।

3) चाकू को हटाने की सुविधा के लिए X-अक्ष को अधिकतम स्थिति (550mm) तक समायोजित करें। अधिकतम स्थिति तक समायोजित करने के बाद मुख्य बिजली बंद करें।

4) निचले चाकू को हटाना। चाकू के पकड़ने वाले स्क्रू को हटाएं और निचले चाकू को पक्ष या पीछे से बाहर निकालें।

5) निचले चाकू की इंस्टॉलेशन। चाकू के कटिंग छोर को बदलने के बाद, इसे पुन: स्थापित करें। पकड़ने वाले बोल्ट के छेद की स्थिति को मिलाएं और चाकू के बोल्ट को गड़बड़ करें। दोनों निचले चाकूओं के बीच के अंतर का ध्यान रखें। यह निचले चाकू के प्रतिस्थापन को पूरा करता है।

6) ऊपरी चाकू को हटाना। आपको ऊपरी चाकू को समर्थित करने के लिए एक उपकरण खोजना होगा। दो लोगों की संचालन को अनुशंसित किया जाता है। फिर पकड़ने वाले बोल्ट को ढीला करें और चाकू को हटाएं (यदि बोल्ट को प्रेशर सिलेंडर द्वारा ब्लॉक कर दिया जाता है और इसे हटाया नहीं जा सकता है, तो प्रेशर सिलेंडर को हटाया जाना चाहिए।) यह ध्यान रखें कि ऊपरी चाकू के पीछे एक चाकू पैड होता है। चाकू पैड की स्थिति पर ध्यान दें, इसे अच्छी तरह से अंकित करें और गलत तरीके से इस्तेमाल न करें। क्योंकि पैड की मोटाई संगत नहीं है, याद रखें कि स्थिति को बदल न दें।

7) ऊपरी चाकू की स्थापना। चाकू के कटिंग बजाय करने के बाद, इसे पुन: स्थापित करें। फिक्सिंग बोल्ट होल की स्थिति को मिलाएं और चाकू पैड (मूल स्थिति के समान रखने का ध्यान रखें)। चाकू बोल्ट को शिथिल करें। दो ऊपरी चाकूओं के बीच के अंतर का ध्यान रखें। स्थापना के बाद, कोई भी अंतर या असमान जोड़े नहीं होने चाहिए। यह निचले चाकू की बदलाव को पूरा करता है।

स्थापना के बाद, चाकू के अंतर की एकसमानता को समायोजित करने की आवश्यकता होती है। हम अगले लेख में विस्तार से बताएंगे।
