रोलिंग मशीन

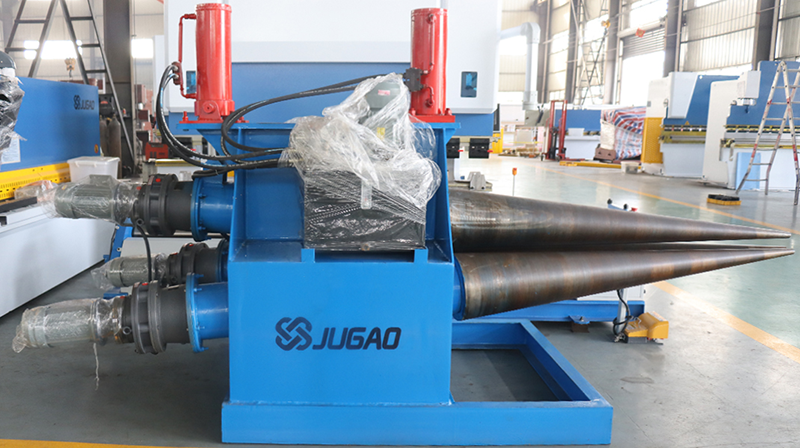

सार्वत्रिक शंकु प्लेट रोलिंग मशीन/शंकु प्लेट रोलिंग मशीन

प्रदर्शन विशेषताएँ

प्लेट रोलिंग मशीन मुख्य रूप से फ्रेम, कोर और इलेक्ट्रिकल कंट्रोल भागों से बनी है:

फ्रेम भाग: यह कोणीय स्टील और चैनल स्टील से वेल्ड किया गया है, अच्छी ठोसता है, प्रसंस्कृत प्लेट की सतह सपाट और सुंदर होती है, और मशीन छोटी है और संचालन करने में आसान है।

मुख्य भाग: इसकी रचना तीन सममित रोलरों से होती है, जिसकी संरचना कठोर और स्थिर होती है।

ट्रांसमिशन प्रणाली: मोटर को फ़्रेम के नीचे लगाया जाता है, और उसके ऊपर तीन सममित रोलर बेल्ट और गियर सभापनी द्वारा चलाए जाते हैं जिससे उपरी तीन सममित रोलर समान समय में चलकर कार्य करते हैं। उपरी रोलर नीचे के दो रोलरों के केंद्रीय सममित स्थिति पर ऊपर-नीचे की ओर चलता है, जो विषम नट विषम परिवर्तन द्वारा प्राप्त होता है। नीचे के दो रोलर घूमने वाले गतिविधियाँ करते हैं, और रिड्यूसर के आउटपुट गियर नीचे के रोलर के गियर से जुड़े होते हैं जो रोल किए गए प्लेट के लिए टोक़ उपलब्ध करते हैं।

यह मशीन अच्छी तरह से डिज़ाइन की गई है और इसे संचालित और रखरखाव करना आसान है।

मुख्य घटक

(1) ऊपरी और नीचे के रोलर: यह प्लेट रोलिंग मशीन का महत्वपूर्ण भाग है। रोलर की सतह शंक्वाकार होती है, सामग्री उच्च-गुणवत्ता की फोजिंग होती है, और इसे क्वेन्चिंग और टेम्परिंग किया जाता है।

(2) फ्रेम: स्टील प्लेट वेल्डेड स्ट्रक्चर, जिसमें वेल्डिंग स्ट्रेस को हटाया गया है। फ्रेम के शीर्ष पर एक ऊपरी रोलर दबाव युक्त तेल सिलेंडर लगाया गया है, तेल सिलेंडर का पिस्टन रॉड ऊपरी रोलर के बेयरिंग सीट से जुड़ा हुआ है। ऊपरी रोलर तेल सिलेंडर के साथ ऊपर नीचे चलता है।

(3) मुख्य परिवहन उपकरण: इस मशीन के तीन रोलर सभी ड्राइविंग रोलर हैं, जो मुख्य मोटर, साइक्लोइडल पिनव्हील रेड्यूसर आदि से मिलकर बने हैं। यह आगे और पीछे की ओर घूम सकता है और शीट रोलिंग के लिए शक्ति प्रदान करता है।

(4) विद्युत भाग: इस मशीन के विद्युत उपकरण सभी विद्युत बॉक्स में लगाए गए हैं, जिसे हैंडल द्वारा संचालित किया जाता है, जिससे ऑपरेशन सुविधाजनक होती है। मुख्य सर्किट में तीन-फेज 380V एल्टरनेटिंग करंट अपनाया गया है। 3 मुख्य मोटर कार्यात्मक रोल्स को घूमाती हैं, और 1 मोटर हाइड्रौलिक पंप स्टेशन को चलाती है, जिसमें शॉर्ट सर्किट ओवरकरंट सुरक्षा होती है।

उत्पाद विशेषताएँ

1. उच्च-शुद्धता के सिरे में मोड़ना, सीधी किनारी की लंबाई का स्वतंत्र रूप से सेट करना, ऊपरी रोलर के दबाव से पहले मोड़ना, और उच्च-शुद्धता के सिरे पहले मोड़ने को पूरा किया जा सकता है।

2. NC संख्यात्मक नियंत्रण, उच्च उत्पादन क्षमता, NC-आधारित रोल्ड प्रोडक्ट्स के लिए प्रक्रिया पैरामीटर, सरल संचालन, और कुशलता में बहुत वृद्धि।

3. उत्कृष्ट उत्पाद शुद्धता, ऊपरी रोलर बाउन्स-आकार का है, और निचले रोलर के निचले हिस्से को रोलर के साथ संतुलित किया जाता है जिससे लगातार मोड़ना होता है। आदर्श उत्पाद बहुत सीमा में रोल किए जा सकते हैं, चाहे वह पतली प्लेटें हों या मोटी प्लेटें।

4. सुरक्षित संचालन, दो निचले रोलर स्थिर हैं, ऊपरी रोलर ऊपर-नीचे, बाएं-दाएं चलता है, कार्यपट्टी कार्यात्मक रोलर के साथ नहीं चलती है, और संचालक की सुरक्षा है।

5. इकाई संरचना, सरल आधार, स्थानांतरण की सुविधा, उपकरण में एक इकाई चासी होती है, अंकुर बोल्ट्स की आवश्यकता नहीं होती है, आधार सरल है, और मोबाइल कार्यालय सुविधाजनक है।

6. विभिन्न उपयोग, संबंधित संख्यात्मक नियंत्रण विधियां, उपयोग के अनुसार, निम्नलिखित संख्यात्मक नियंत्रण विधियां हैं: TNC (ऊपरी NC): बहुत सारे प्रकार, छोटे पैमाने पर उत्पादन; T&BNC (ऊपरी और निचली NC): कम प्रकार, बड़े पैमाने पर उत्पादन।

7. अमीर मोड़ने आकार, O-आकार, U-आकार, बहुत चरण R, सहायक शंकु उपकरण, एक निश्चित सीमा के भीतर शंकुओं को घुमाने के लिए। O-आकार मोड़ना: पीछे की मोड़ने वाली विधि; U-आकार मोड़ना: आगे की मोड़ने वाली विधि; बहुत चरण R मोड़ना: संयुक्त विधि।

उत्पाद पैरामीटर
