Bøjekompensation
Bøjekompensation
Kompenationsværdien for W-aksens hydrauliske afviglingskompenationsanordning baseres på produktmaterialer, længde etc. Effekten af rammenes deformation på produktet kan løses.
Kroningmetodeklassifikation:
For at fjerne de ubrugelige virkninger af skjulles deformation, skal afvigelsesdeformationen af skjulles kompenseres. Den almindelige kroningmetode opdeles i mekanisk kroning og hydraulisk kroning.
1. Hydraulisk automatisk defleksions-Crowning-mekanisme på bordet, som består af en række cylindere, der er installeret i den nedre tabel. Positionen og størrelsen på hver Crowning-cylinder er designet ud fra en finit element analyse af defleksions-Crowning-kurven for skridtet og bordet. Hydraulisk Crowning opnås gennem den relative forskydning mellem de tre lodrette plader foran, midt og bagved for at opnå den neutrale version af bump-Crowning. Princippet er gennem elastisk deformation af stålet selv for at opnå bumpet, således at Crowning-størrelsen kan justeres inden for bordets elastiske område.

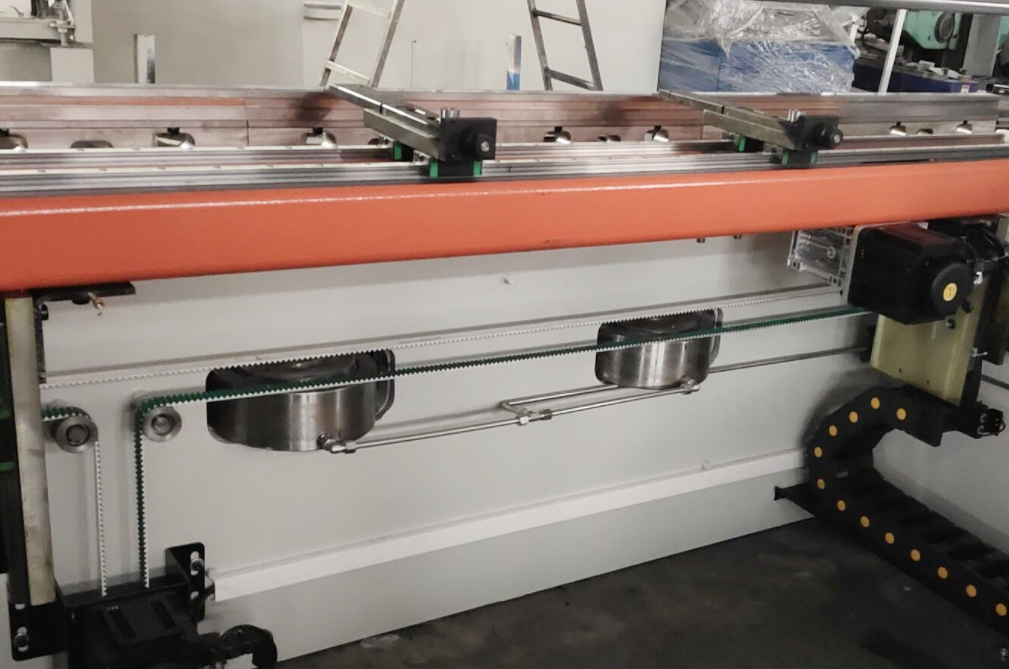

den mekaniske Crowning-tabel består af en række konvekse skråede kliner med skråflader, og hver konveks kliner er designet efter deflektionskurven for skyderen og bordpladen fra FEM-analyse. CNC-systemet beregner den nødvendige Crowning-mængde ud fra størrelsen af belastningskraften (som vil forårsage deflektionsforvridning af skyderen og bordpladen) under bøjning, og styre automatisk den relative bevægelse af de hævede kliner for effektivt at kompensere for deflektionsforvridningen af skyderen og bordpladen, hvilket giver den ideelle mekaniske deflektions-Crowning for det bøjede arbejdsstykke ved kontrol af "forhånds-bøje"-positionen. En række kliner i længden af bordet dannes til at oprette en kurve, der følger den faktiske deflektion, således at afstanden mellem øvre og nedre værktøj under bøjning er konsekvent, for at sikre, at bøjningsarbejdsstykket har samme vinkel i hele længden.
