Kontroller
Tilpas Controlleren til Din Pressbue

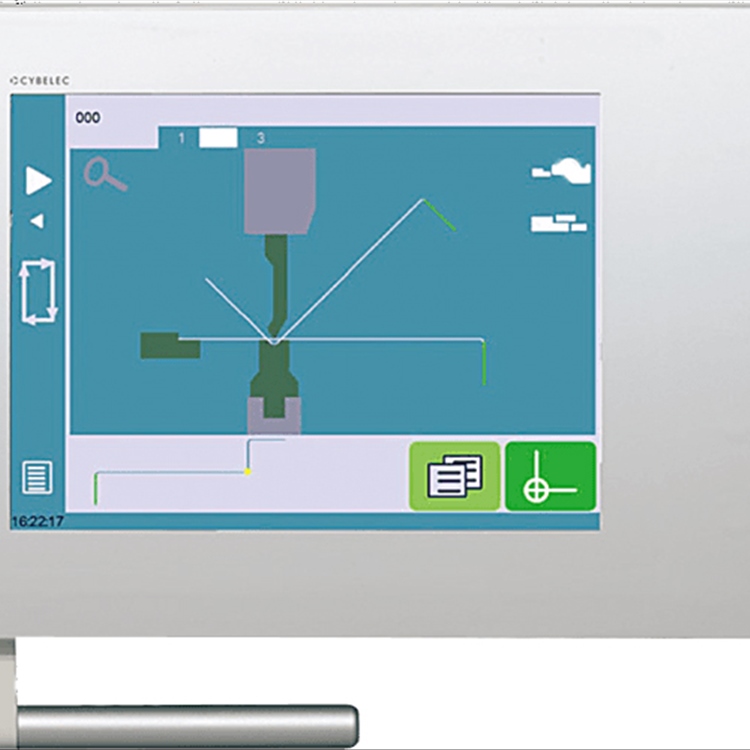

CybTouch15 Kontroller
CybTouch 15 PS er en 2D-numerisk kontrol, som er specifikt tilpasset til indføring i mid-klasse CNC pressebøjere. Den kommer i en kompakt huse med et stort 15-tommer touchskærm og en ny horisontal design. Som hele CybTouch serien har CybTouch 15 PS en intuitiv touchskærm brugergrænseflade, der tilbyder en høj grad af funktioner integration. Et hurtigt RF-link trådløs kommunikationsenhed letter sikkerhedskopiering, genskabelse, dataoverførsel funktioner med laptopcomputere, samt strålebevægelser spor med den inkluderet oscilloskop.
Pressebrygger Maskinramme Struktur
1. Maskinrammen er af stålvejsningsstruktur gennemgået finite element analyse og optimal design, hvilket giver høj stivhed og styrke.
2. Ved hjælp af annealeringsbehandling for svarterier i den elektriske ovn fjernes svarterestressen, hvilket kan undgå ramme deformation i fremtiden. Sandblæsning fjerner ruggen på svarterierne, og rustfri malering anvendes på svarteriestrukturdele.
3. Varmebehandlingsprocesser: JUGAO pressebøjler og laser skæremaskiner stålrammer udsættes for annealeringsbehandling over 600⁰ for at afslappe stresset, og de er bygget til at vare år med tung brug uden forvridning.
Mekanisk kompensationsarbejdsbord (V-akse)
Mekanisk deflektionskompensation med høj CNC-nøjagtighed anvendes. Da der er mange kompensionspunkter, kan bøjemaskinen gennemføre lineær kompensation under bøjning af arbejdsstykket under drift, hvilket kan forbedre bøjningsresultatet af arbejdsstykket. Den har karakteristiker som vedligeholdningsfri og mere nøjagtig kompensation.
Højpræcise gratinglineal
Y1, Y2 akserne er to uafhængige CNC-akser fra to oliecylinder. Lineal vil måle afstanden mellem rammen og arbejdsbordet. Dets data vil gives tilbage til kontrollen, og efter lukket-løkke beregning udskrives signalerne S1 og S2 fra servoværdien for at kontrollere udgangsstrømmen fra de to servoværdier.
En højpræcist gitterregel bruges som forskydningsensor, der installeres på C-formet plade for at registrere positionen af oliecylinderen. Feedbacknøjagtigheden når op til 0,001 mm, hvilket kan hjælpe med at kontrollere bøjningsvinklen bedre.

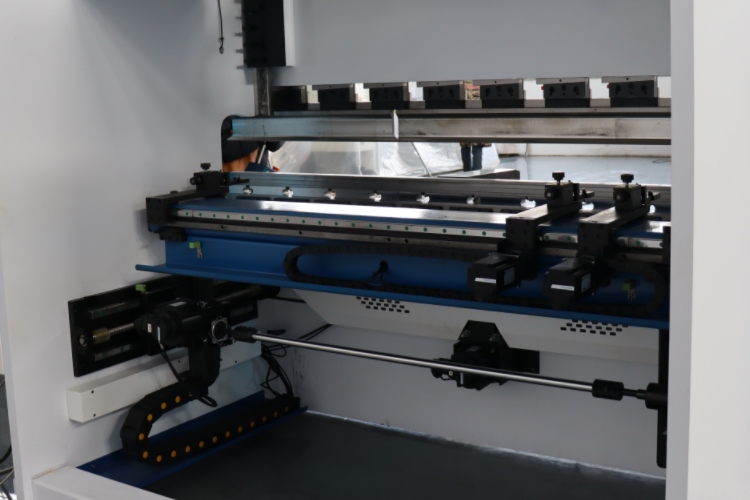

CNC Bagvask
Støtter Y1Y2, X, R, Z1Z2 akser, X1X2 akser, Op til 6+1-aksestyring CNC bagmåler garanterer den flexible bøjning efter kundens krav. Høj nøjagtighed med præcise kulskruer og lineære vejledninger. 6-akses bagmåler (kan tilpasses af kunden) tre-dimensionalt rumlig positionering, X-akse transmissionspositionsnøjagtighed ≤±0,1 mm, R-akse op-ned positionsnøjagtighed ≤+0,1 mm, Z-akse højre-venstre positionsnøjagtighed ≤±0,5 mm. Bagmålerbevægelsen kan kobles og synkroniseres, hvilket forbedrer bearbejdningseffektiviteten.
En-knap Fri Klampe
Den en-knap fri klampe kan sikre den sikre og hurtige skifte af punches, med strikte kvalitetskrav og indkøbsstandarder for råmaterialer, hvilket holder punchen fra at falde ud.
Laves af høj-kvalitet værktøjstål/højstærke CrMo-kraftstål, hvor den maksimale lasteværdi kan nå op til 800 tons/meter, og hårdefter varmebehandling kan nå op til 56~60HRC.
Multifunktionel Fodspændskontakt
JUGAO har opgraderet fodspændskontakten til en ny generation, med enkeltskak design, forreste rullere, nødstopkontakt og returnerknap, alt sammen for nemmere og smartere operation.
Den multifunktionelle fodskakke på bøjningsmaskinen er et vigtigt styrekreds, der gør det muligt for operatøren at opnå nøjagtig kontrol af maskinen ved at bruge fodbevægelser under drift af bøjningsmaskinen. Designet af denne skakke forbedrer ikke kun bekvemmeligheden ved operationen, men forstærker også sikkerheden under drift i stor udstrækning.
Sikkerhedslysforhæng
Lysgardin, som JUGAO vælger, stammer fra kendte mærker og tilbyder perfekt ydelse, der giver en meget effektiv løsning både for operatørsikkerhed og maskinproduktivitet.
Ved hjælp af laserskylt kan den registrere objekter så små som 5mm og tillade vibrationsafvigelse. Når en hindring indgår i den beskyttede zone, stopper maskinen med det samme, hvilket beskytter personlig sikkerhed for bøjningsoperatørerne og undgår ulykker.
