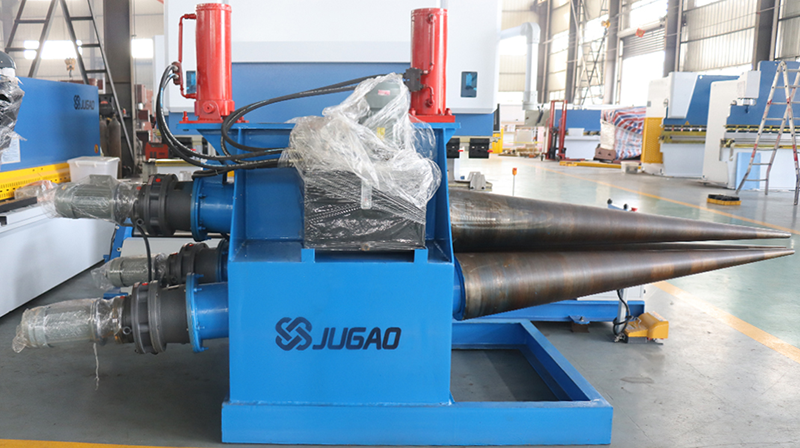

Универсална машина за извиване на конични плочки/машина за извиване на конични плочки

Характеристики на производителността

Машина за извиване на плочки се състои главно от каркасната част, основната част и електрическата част за управление:

Каркасна част: Тя е сварена от ъглова стомана и профилна стомана, с добро динамично натоварване, повърхността на обработената плочка е равна и красива, а машината е компактна и лесна за управление.

Основна част: Съставена е от три симетрични валчета с строга и стабилна конструкция.

Трансмисионна система: Моторът е инсталиран в долната част на каросерията, а трите симетрични валчета отгоре са приводени чрез ремен и гредна сбирка, което прави трите симетрични валчета да работят синхронно, за да завършат операцията по обработка. Горното валче извършва вертикални движения нагоре и надолу в централната симетрична позиция между двата долни валчета, които се получават чрез винтово-гайково предаване. Двете долни валчета правят ротационни движения, а изходната греда на редуктора е включена с гредата на долното валче, за да предоставя момент на плътката за ролкване.

Тази машина е разработена разумно и лесно се управлява и поддържа.

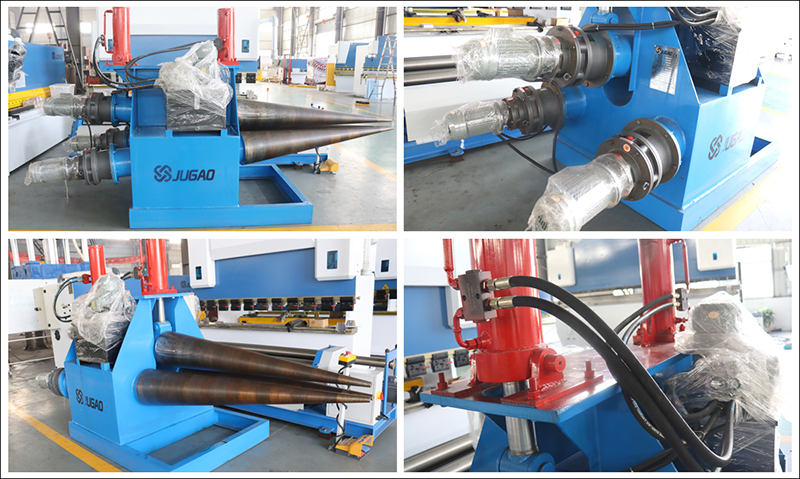

Основни компоненти

(1) Горни и долни валчета: Това е важна част от машината за ролкване на плочки. Повърхността на валчето е конична, материалът е от качествено фуражира, и е термообработен.

(2) Рамо: сварена конструкция от оловна плоча, премахване на сварното напрежение. Отгоре на рамото е оснарен с горен ролкъв, който се натоварява с масленици, а поръчката на масленицата е свързана с подшипничените седалки на горния ролк. Горният ролк се движи нагоре и надолу с масленицата.

(3) Главно предаване: Три ролка на тази машина са всички движими ролки, които се съставят от главен мотор, циклоиден редуктор и др. Може да върти напред и назад, за да доставя енергия за листовото завиване.

(4) Електрическа част: Електроапаратите на тази машина са всички инсталирани в електрическата кутия, която се оперира чрез дръжка, удобна за управление. Главният цеп adopt трифазово 380В алтернативно токово. 3 главни мотора карят работните ролкове да се въртят, а един мотор кара хидравличната помпа с защита срещу кратер и прекалено токово протичане.

Характеристики на продукта

1. Високопrecизиен крайни извив, свободна настройка на дължината на правия ръб, директно предварително извиване с горния валик и може да се извърши високопrecизиен крайни предварителен извив.

2. Управление чрез NC, висока производствена ефективност, параметри на процеса за ролкана продукция базирани на NC, проста операция и значително повишена ефективност.

3. Преимуществено висока точност на продукта, горният вал е цилиндричен, а долният част от долния вал е регулиран с ролката за непрекъснато извиване. Идеалните продукти могат да бъдат ролкани в широк диапазон от тънки до толщи плочи.

4. Безопасна операция, двете долни вали са фиксирани, горният вал се движи нагоре и надолу, надясно и наляво, работното изделие не се движи заедно с работния вал, а операторът е в безопасност.

5. Интегрална конструкция, прост основен модул, лесно преместване, оборудването разполага с интегрален шаси, без нужда от анкерни болтове, основата е проста, а мобилното работно място е удобно.

6. Различни използвания, съответстващи числови методи за управление, според употребата, има следните числови методи за управление: TNC (горно NC): множество видове, малкомасштабно производство; T&BNC (горно и долно NC): малко видове, голямо масштабно производство.

7. Богати форми на извиване, включително O-образна, U-образна, многосегментна R, помощен конусен устройствен, може да прокарва определен диапазон от конуси. O-образно извиване: задно извиване; U-образно извиване: предно извиване; многосекционно R извиване: комбиниран метод.

Параметри на продукта
