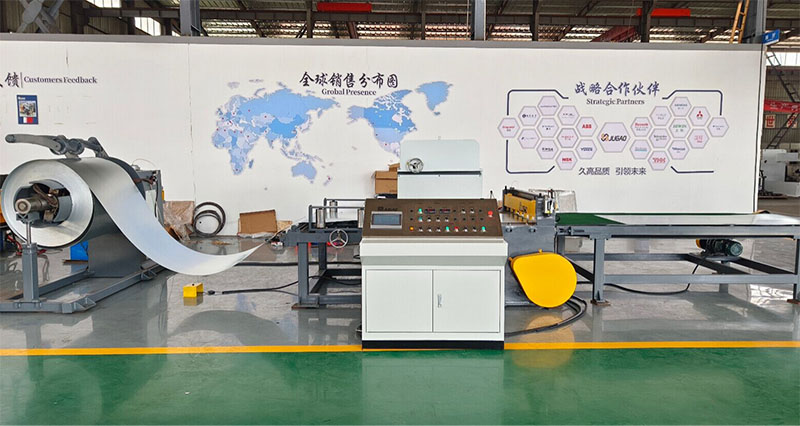

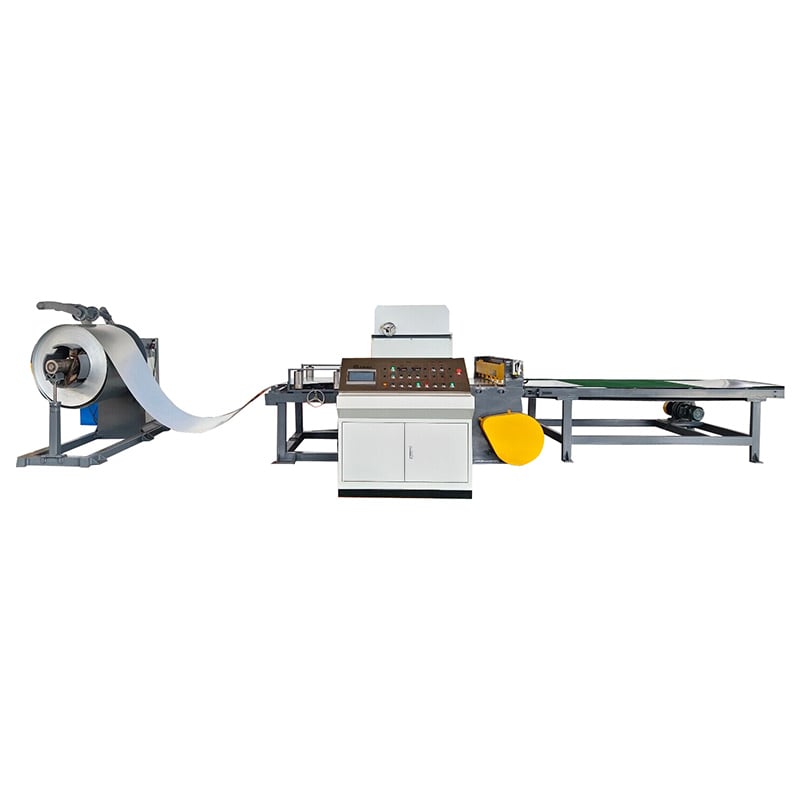

1. ملخص المعدات
يحتوي هذا الوحدة على وظيفة القص الأفقي. تستخدم الوحدة نظام تنظيم السرعة الترددي، نظام خدمة متردد كهربائي، نظام تحكم PLC، ويمكن ضبط طول القص. تتميز الوحدة بأداء مستقر، وواجهة إنسان-آلة جيدة، وتشغيل آمن وسهل.
2.المواصفات الفنية الرئيسية
| لا. | وصف | المعلمات الفنية |
| معلمات المادة الخام | ||
| 1 | المواد الخام | لوحة الكربون العادية (Q235) |
| 2 | سماكة الورقة | 0.5-2 مم |
| 3 | عرض الصفيحة | 1300 ملم |
| 4 | قطر التغذية الخارجي | ≤Φ1500مم |
| 5 | قطر التغذية الداخلي | φ 508مم |
| 6 | وزن التغذية | ≤ 10T |
| معلمات المنتج النهائي | ||
| 1 | نطاق عرض القطع المتقاطع | 1300 ملم |
| 2 | نطاق طول القطع | 500 ~ 6000 مم (يمكن ضبطه بشكل تعسفي) |
| 3 | مستوى سطحية الصفيحة | ≤1.5مم / ㎡ |
| معلمات الحافلة | ||
| 1 | سعة الوحدة | ~ 32 كيلوواط @ 380 فولت، 50 هرتز، 3ف |
| 2 | اتجاه الوحدة | يُحدد لاحقًا |
| 3 | سرعة الوحدة | 0~16 م/دقيقة |
| 4 | مساحة وحدة القدم | LxW:~ 16 x 4 م |
| 5 | ارتفاع مركز تشغيل الوحدة | +900مم |
| 6 | الضغط العامل المسموح به لنظام الهيدروليك | 16 م帕 |
| 7 | الضغط العامل المسموح به لنظام الضغط الهوائي | 0.5 مبا |
3. عملية القص
تحميل (مع عربة التحميل) → فك لفائف → تثبيت وتسوية → قص أفقي → ناقل حزامي → رف ترتيب → إفراغ
4. تكوين المعدات
| لا. | الاسم | الكمية | الطاقة الرئيسية |
| 1) | عربة التحميل (اختياري) | مجموعة واحدة | |
| 2) | جهاز فك لفائف الهيدروليك | مجموعة واحدة | AC 4+4 KW |
| 3) | طاولة استقبال، مُستوِّي دقة بـ 13 أسطوانة | مجموعة واحدة | AC 7.5+3 KW |
| 4) | ناقل حزام (اختياري) | مجموعة واحدة | AC 5 kw |
| 5) | ناقل حزام (اختياري) | مجموعة واحدة | AC 3KW |
| 6) | جهاز التكدس (اختياري) | 0 1set | هوائي |
| 7) | نظام التحكم الإلكتروني | مجموعة واحدة |
5. وصف المعدات
5.1 عربة التحميل (اختياري)
| وصف موجز | تُستخدم لتحميل المواد على الجهاز الفارغ. يتم رفع الإطار المدبب للعربة بواسطة أسطوانة. تتحرك العربة على سكة وتُدار بواسطة محرك هيدروليكي، مما يجعل من السهل توجيه الثقب الداخلي للفة الصلب إلى الأسطوانة القابلة للتوسيع والانكماش في الجهاز الفارغ. |
| المعلمة |
- الوزن الأقصى للحمل: 10T - القطر الخارجي لللفة: Φ1500mm |

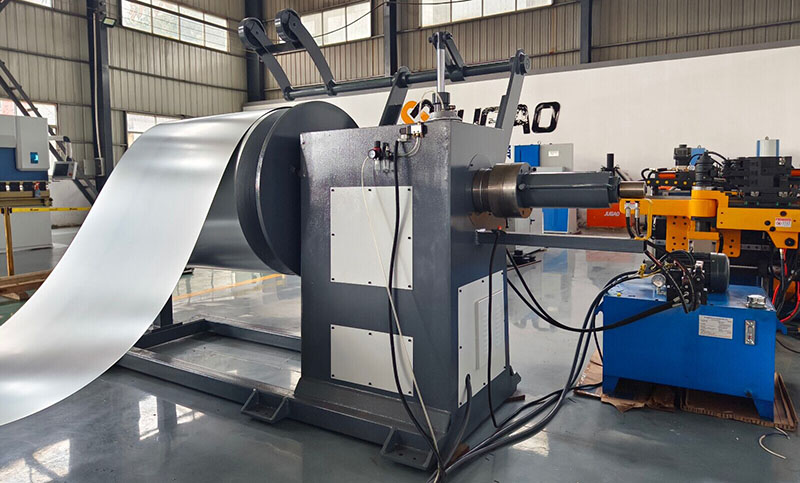

5.2 جهاز فك اللف الهيدروليكي (مجموعة واحدة)
| وصف موجز |
- الرول هو بنية هرم رباعي الزوايا قابلة للتوسع والانكماش هيدروليكياً بطريقة تعليق معلقة. - ناقل الحركة الموتور هو قوة فك اللف للجهاز الفارغ. |
| المعلمة |
- القطر الاسمي للرول: Φ508mm - نطاق تمدد وانكماش الدرفلة: Φ470mm~Φ510mm - الطول الفعال للدرفيل: 1400mm - الطول الفعال للدرفيل: 10T - قوة المحرك: محرك مع تقليل السرعة: 4KW قوة محرك المحطة الهيدروليكية: 4KW |

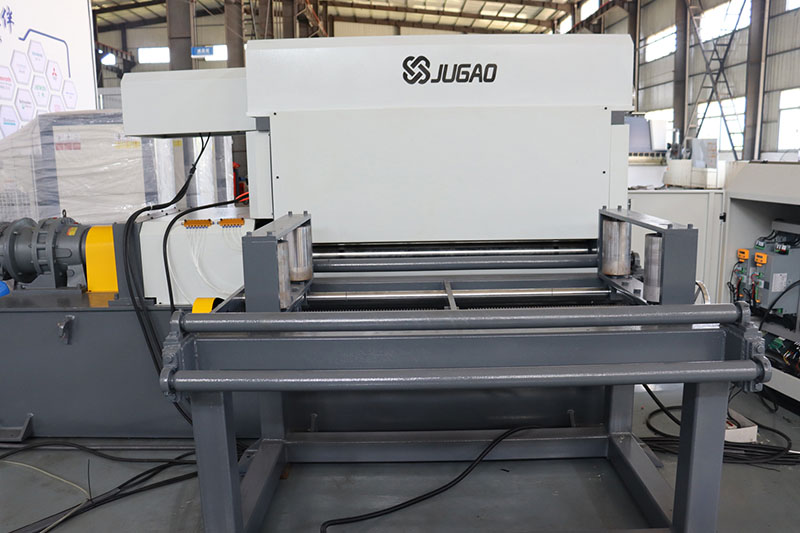

5.3 آلة تسوية بدقة 13 أسطوانة (مجموعة واحدة)
| وصف موجز | هذا الجهاز هو آلة تسوية دقة الألواح المعدنية بـ 13 أسطوانة، يتكون بشكل أساسي من أسطوانات التسوية، الأجزاء الكهربائية، وأجزاء المقاعد الفرعية للإدخال والإخراج، وما إلى ذلك. يتم التحكم في جميع عمليات الجهاز بشكل مركزي على لوحة التشغيل. |
| أسطوانة التسوية | بعد المعالجة بالتنميدة، يتم معالجة الصلب الدائري 40Cr بمعالجة تردد عالي. بعد طبقتين من الكهرباء والطحن الأسطواني الخارجي، يصبح لمعان السطح خالياً من الآثار ويصل صلابته إلى HRC62 درجة أو أكثر. |
| أسطوانة الضغط الخلفي | بعد المعالجة بالتنميدة، يتم معالجة الصلب الدائري 40Cr بمعالجة تردد عالي. بعد طبقتين من الكهرباء والطحن الأسطواني الخارجي، يصبح لمعان السطح خالياً من الآثار ويصل صلابته إلى HRC62 درجة أو أكثر. |
| أسطوانة التغذية | بعد المعالجة الحرارية، يتم معالجة الفولاذ الدائري 40Cr باستخدام المعالجة الترددية العالية. وبعد طبقتين من الكهربة وطحن الأسطوانة الخارجية، تصبح اللمعة السطحية خالية من الآثار ويصل الصلابة إلى HRC62 درجة أو أكثر. يتم استخدام الاسترخاء الهوائي للأغراض المذكورة أعلاه. |
المعاملات الفنية لآلة تسوية الدقة ذات الأسطوانات الثلاثة عشر
| لا | العناصر | المعلمة |
| 1 | عرض المادة | 1300 مم |
| 2 | سمك المادة | 0.5-2.0 مم |
| 3 | سرعة التغذية | 0-15 م/دقيقة |
| 4 | المخفض | مخفض دودة التروس |
| 5 | دقة التغذية | ≤1m±0.3 |
| 6 | ترتيب أسطوانة التسوية | فوق 5 تحت 6 |
| 7 | أسطوانة التغذية | فريقان |
| 8 | المحرك الرئيسي | 7.5 كيلو وات |

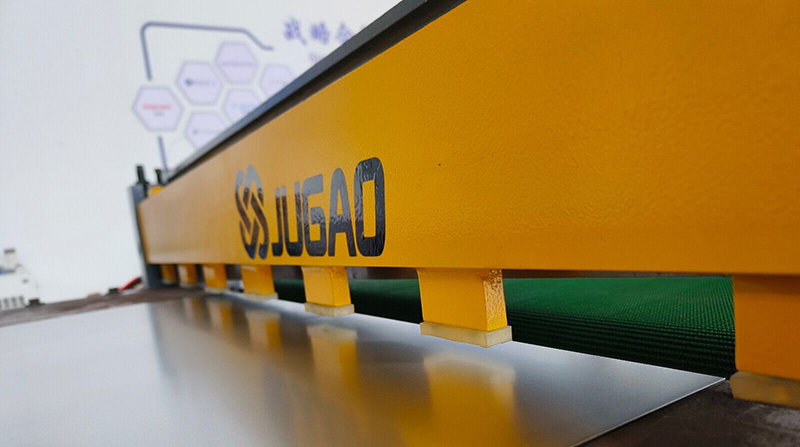

جهاز قصّ بالقابض الهوائي (مجموعة واحدة)
| وصف موجز |
-وظيفة التشغيل: يتم إخراج الشريط الفولاذي حسب الطول المحدد بواسطة جهاز ضبط الطول الرقمي NC، ويتم نقل الإشارة إلى آلة القص لتلقيها، مما يقطع الشريط الفولاذي تلقائيًا إلى ألواح فولاذية ذات طول ثابت. -طريقة القطع: يدفع المحرك بقوة حامل السكين لقطع من الأسفل إلى الأعلى. |
| المعلمة |
- مادة المقص: Cr12MoV - صلابة المقص: HRC50-55 - عرض القطع الأقصى: 1300mm - قوة المحرك: AC 4 KW (مرجع) |

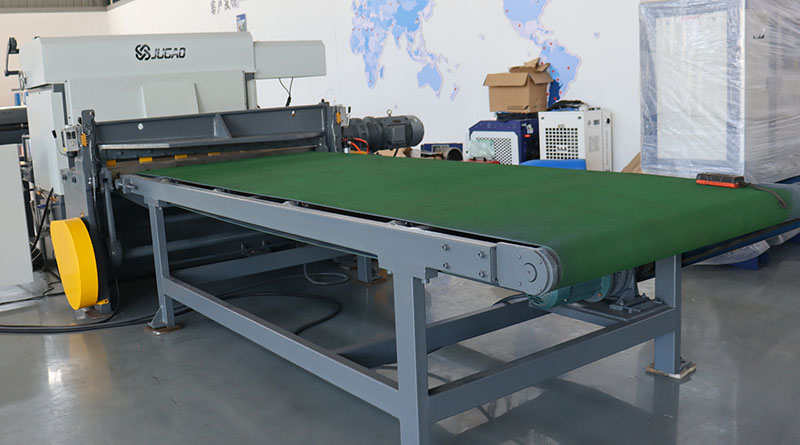

ناقل الحزام 5.5 (اختياري)
| وصف موجز |
- الوظيفة: استقبال ألواح الصلب المقطعة بواسطة ماكينة القص وإرسالها إلى طاولة التجميع. - يُصنع الحزام الناقل من حزام ناقل ألياف مقاوم للشد، وهو ضمان جودة ضد الانزلاق والتآكل. - يتم تشغيل سرعة خط النقل بواسطة محرك كهربائي. - يتكون البنية الميكانيكية من ألواح فولاذية وم剖ات فولاذية تم لحامها. |
جهاز التكدس (اختياري)
| وصف موجز |
- يتم إرسال الصفائح المعدنية المقطعة بواسطة ماكينة القص إلى جهاز التكدس عبر ناقل حركة. - جهاز تجميع: يتم التحكم في ألواح الدفع على الجانبين بواسطة أسطوانات هوائية لجعل المكدسات مرتبة. - منصة الرفع: يتم تشغيل الرفع بواسطة الأسطوانة الهيدروليكية. تنخفض تلقائيًا مع تحديد موقع الصفيحة المعدنية وترتفع بسرعة تحت التحكم اليدوي. تحتوي على جهاز تحكم تلقائي. - يتكون البنية الميكانيكية من صفائح فولاذية وم剖ات فولاذية ملحومة. |
| المعلمة |
- تعديل الطول: 1000مم～4000مم - تعديل العرض: 600مم～1600مم - ارتفاع لوحة التكدس: 300مم - قدرة تحمل منصة الرفع: 2000كجم |
نظام التحكم الكهربائي (مجموعة واحدة)
| وصف موجز |
يشمل نظام التحكم الكهربائي وحدة تشغيل رئيسية (شاشة عرض لمس، واجهة بشرية-آلة جيدة). يتبنى نظام التحكم الكهربائي نظام تحكم PLC. يتم تجميع الوحدة في خزانة قوة وخزانة تشغيل، ويتم تركيب مكونات التحكم في خزانة القوة. يتم التحكم في جميع العمليات بشكل مركزي على وحدة التشغيل، وهي عملية مريحة، آمنة وموثوقة. يمكن للجهاز بأكمله أن يعمل تلقائيًا، ويمكن تقسيمه إلى أجزاء وتشغيل يدويًا، ويمكن ربطه بالخط الكامل أو يمكن تشغيله بشكل مستقل. تحتوي جميع الأجزاء المتحركة على مفاتيح حدود مناسبة بناءً على متطلبات التشغيل الفعلية. تعرض الشاشة اللمسية معلومات تنبيهات الأخطاء لتيسير عمليات إصلاح الأعطال. |
6. العلامات التجارية الرئيسية للأجزاء المُشترى
6.1 الجزء الميكانيكي
| لا. | الاسم | العلامات التجارية | ملاحظة |
| 1 | محمل رئيسي | هاربين، لو، وا | |
| 2 | محرك تروس | نينغبو تشونغ يي | |
| 3 | محرك تخفيض السرعة | جيانغسو غو ماو | |
| 4 | اقتران عالمي | نانتونغ شين هاي |
6.2 الجزء الهوائي
| لا. | الاسم | علامة تجارية | ملاحظة |
| 1 | أسطوانة | تايوان AirTAC | |
| 2 | صمام الсолينويد | تايوان AirTAC | |
| 3 | أنبوب PU | جيانغسو | |
| 4 | صمام تنظيم السرعة | نينغبو ماركو |
6.3. مكونات هيدروليكية
| لا. | الاسم | علامة تجارية | ملاحظة |
| 1 | اسطوانة زيت | JUGAO | |
| 2 | مضخة الزيت | نانتونغ تشيدونغ | |
| 3 | صمام عكس التيار الكهربائي | بيجينغ هوا دي | |
| 4 | صمام فائض التيار الكهربائي | بيجينغ هوا دي | |
| 5 | حلقة الإغلاق | تايوان | |
| 6 | صمام الكرة | تشجيانغ |
6.4. مكونات كهربائية
| لا. | الاسم | علامة تجارية | ملاحظة |
| 1 | PLC | Huichuan | |
| 2 | واجهة تفاعل الإنسان-الآلة | كونلون تونغتاي | |
| 3 | محرك الخدمة | Huichuan | |
| 4 | محرك الخدمة | Huichuan | |
| 5 | عاكس | Huichuan | |
| 6 | محرك عاكس التردد | Huichuan | |
| 7 | مفتاح ضوئي | (أومرون) | |
| 8 | مفتاح قرب | Jianli | |
| 9 | مرحل | Shanghai Yijia أو Schneider | |
| 10 | المكونات الكهربائية ذات الجهد المنخفض | Delixi أو Honeywell | |
| 11 | أزرار ومحولات التحكم | Shanghai Yijia أو Schneider |
